アングルガイド NEW ヒット商品

プレスブレーキ曲げ用

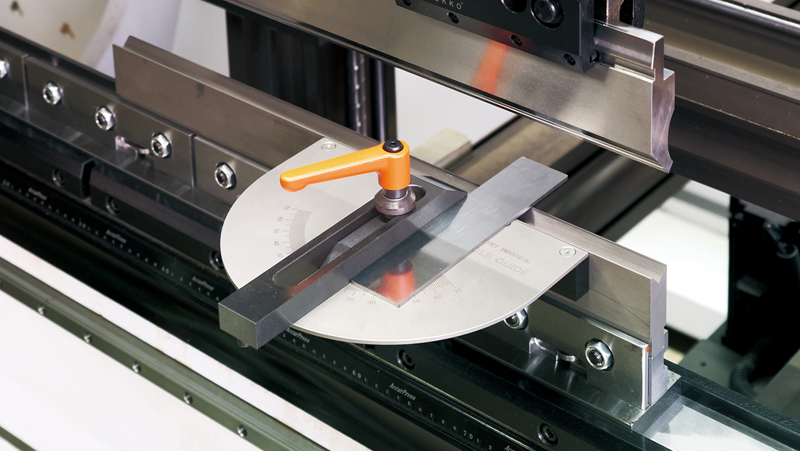

角度付きサイドゲージとフロントテーブルを合体!
精密板金の加工をアシスト

角度付きサイドゲージとフロントテーブルを合体!
安全装置付きブレーキでも作動装置を止めずに使用できる

幅のせまいワークや小さなワーク、角度曲げ加工に

特長

・強力マグネットによりメーカー、金型種類を問わずワンタッチ取り付け

・前後スライドのガイドバーがVミゾ近くまで移動し小さなワークも安定

・直角、左右70度の角度決めが可能

・厚み18mmのガイドバーで丸棒曲げも安定して行える

・広いテーブルがワークを安定させて、高精度な曲げが可能

・大きく見やすい角度表示

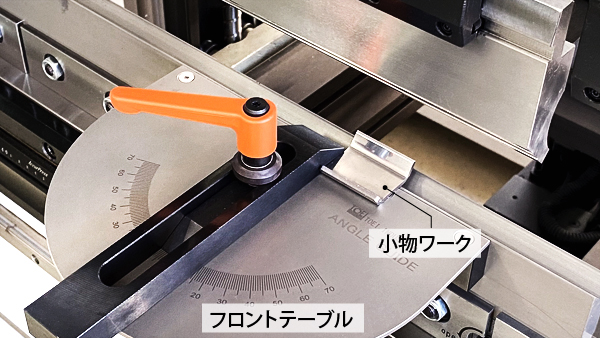

小物も安全加工!指先の巻き込み事故を防ぐ

小物加工の際、ワークを手で支えて加工していませんか?
アングルガイドはワークをフロントテーブルに置いて手で支えることなく加工できるため、ワークとパンチの間に指を挟む怪我がなくなります。

安全装置作動中でも使用可能

レーザー光を遮る取付金具がないため、安全装置付きプレスブレーキでもアングルガイドを取り付け可能。安全装置を止めることなく、安全に加工できます。

精密板金曲げが安全に行えます。

アングルガイドの取り付け方法から曲げ加工、着磁対策まで ▶

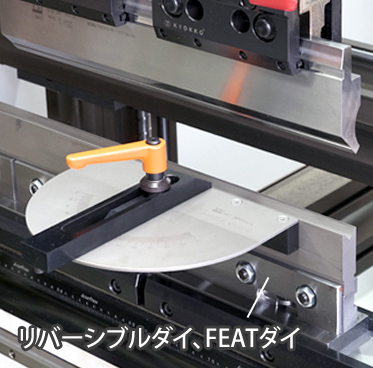

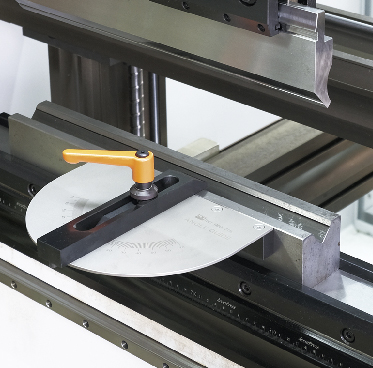

ダイへの取り付け・加工例

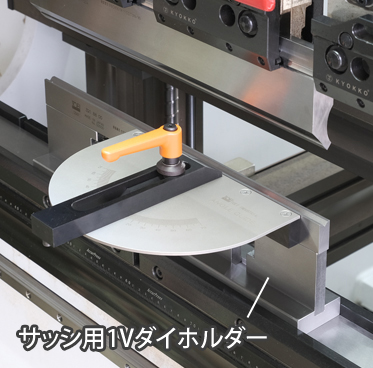

サッシ用ボルト止め1Vダイ

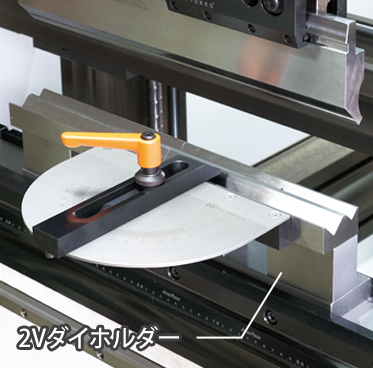

ボルト止め2Vダイ、レール式ダイ



厚板用1Vダイ 1V32~



サッシ用分割1Vダイ、AFHダイ

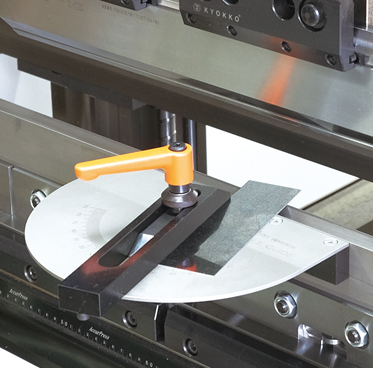

斜辺曲げ

ガイドバーにより正確な角度決めができます



丸棒加工

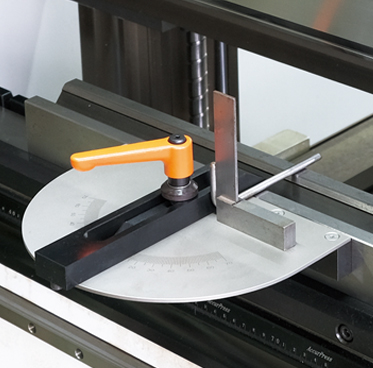

広いフロントテーブルに直角スコヤーを使用することで、丸棒2ヶ所の正確な並行曲げができます

斜辺曲げの注意点

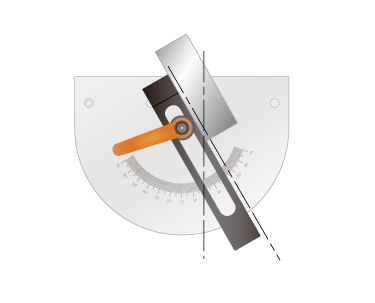

斜辺曲げ加工の際はフロントテーブルの鋭角側にワークを置いて加工してください。

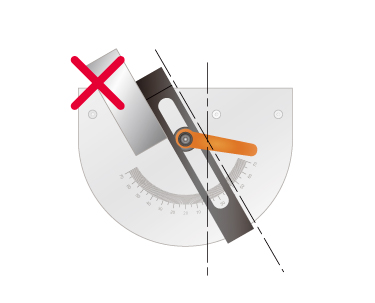

テーブルの広角側にワークを置くと、曲がりだした時にガイドバーに干渉し、加工できません。

金型に着磁したら

本器のマグネットにより金型に着磁したら、消磁器で脱磁してください。

消磁機をお持ちでない場合の推奨品

HOZAN製 HC-33

価格 ¥9,930

・安価で高性能

・スイッチを押すだけで簡単消磁

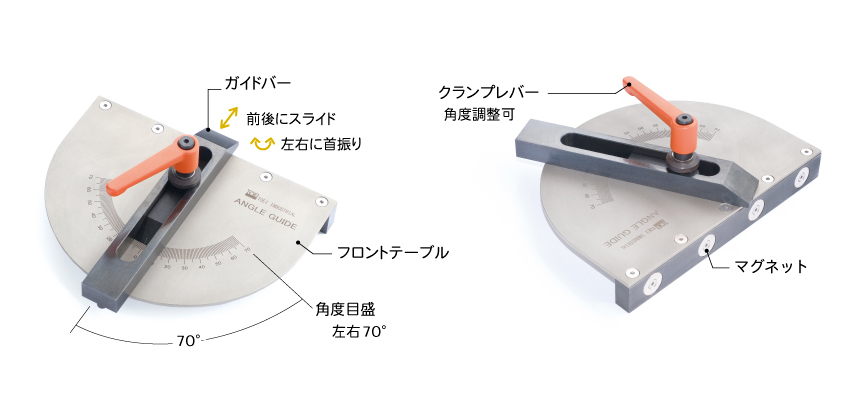

主な仕様・価格

名称 アングルガイド
型番 AG-1
フロントテーブル外径・材質 230W×170L ・ SUS304
ガイドバー寸法・材質 32W×200L×18t ・ S50C
可変角度・精度 直角、左右70°・ 精度±0.3°
ガイドバー前後調整範囲 30mm
クランプレバー M8、ハンドル長さ、70L、レバー角度調整可
マグネット ネオジム磁石Φ20、吸着力8kg×4
最大積載荷重 4kg
質量 約2.3kg
適応ダイ AFH1Vダイ
サッシ用分割1Vダイ
サッシ用ボルト止め1Vダイ
ボルト止め2Vダイ
レール式2Vダイ
レール式同芯2Vダイ
厚板用1Vダイ
価格 ¥58,000

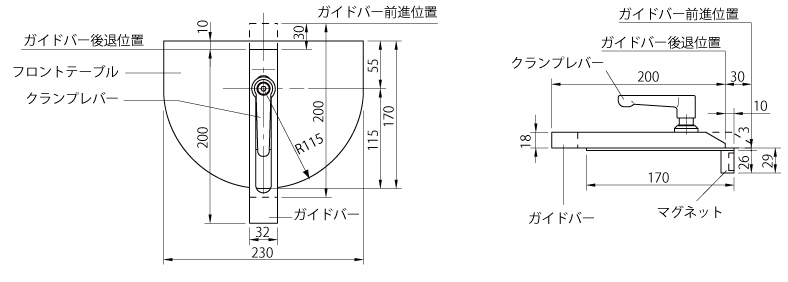

寸法図




アングルガイド 開発コンセプト

2011年にプレス機械等の労働災害防止対策強化のため労働安全衛生規則の一部改正が施行されて以来、板金業界全体の安全対策が進みましたが、今なおプレス機による事故が発生し、監督署で労働災害が厳しく問われています。

アングルガイドは単に曲げ加工をサポートするだけでなく、作業者の安全面をカバーするツールとして開発されました。

● 労働災害の防止:次のようなことで事故が起きないよう安全なツールを提供する。

 (1) 小物曲げ加工で、パンチとワークの間に指を挟まれて、骨折した・・・

 (2) フロントテーブルがないために、小物を手にとって加工しなければならず、安全装置の光センサーを切って危険な作業をした。

 (3) 従来から使用しているサイドゲージは、取付金具が安全装置の光センサーを遮ってしまうために安全装置を切って危険な作業をした。

● フラットバー、小物、丸棒、角度曲げ加工に、フロントテーブルを兼ね備えたツールとする。

● 磁力の強いネオジム磁石を使用し、どのタイプの金型にもツールをしっかり保持可能とする。

● 磁石使用による金型への着磁問題を解決する。

ネオジム磁石により金型に強く着磁することはそうそうないが、着磁した場合、消磁機をお持ちでないユーザー様に、安価で高性能の消磁器を提供する。

これら様々な問題を解決したのが、TOEI開発のヒット商品『アングルガイドAG-1』です。
