マグネット付きロータイプ
電動&エアータッパーWIDEセット

鋼材ワークに直接取り付け、吸着面に加工ができる

  • 高さ調整可能なアームに専用マグネットが付いた、マグネット付きロータイプセット。
  • 鋼板、形鋼等のワークにマグネットで本体を直接固定してのタップ加工が可能。
  • 鋼板、形鋼等のワークを加工する場合におすすめです。

通常タイプとの違い

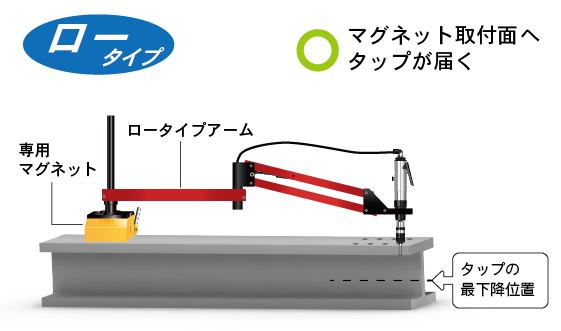

マグネット取付面に加工ができる

形鋼などに電動またはエアータッパーWIDEを取り付ける場合、オプション品の『マグネット付きスタンドMSG400S』を使って吸着固定できますが、タップの最下降位置がマグネットの高さ分高くなるため、タップがマグネット取付面に届きません。

そのため、取付面を加工したい場合はマグネット付きロータイプのセットをお勧めします。タップの最大下降位置が低く設計されているため、マグネット取付面にも加工を行えます。
また、通常タイプ同様、アーム操作によりフリーに動かせるため、ボール盤のポストに当たって加工できないような大きなワークから小物まで、柔軟に対応できます。

本体の高さを調整してワークの干渉を防止

ロータイプは、アームの高さを約160mmの範囲で調整できます。上部に固定することで、通常ではアームが干渉してしまうようなワークでも、加工が可能になります。

仕様

マグネット付きロータイプ 電動タッパーWIDEセット

セット内容
  • 電動タッパーWIDEロータイプ
  • ロータイプ専用マグネット
  • タップコレットチャック各サイズ
完成品の形で御社にお届け

本製品は、すべてのパーツを組み立てた完成品の形でお届けいたします。
なお、固定ポストはマグネットに、付属のネジを使用して取り付ける必要があります。

マグネット使用条件

マグネット取付鋼材の厚み9mm以上

厚みが9mm未満の鋼材は、マグネットの吸着力が弱くなるため使用できません。マグネットが外れて本製品が転倒し、事故につながる恐れがあり大変危険です。

単相200V仕様

EW-M10H、EW-M16Hは三相200V電源に非対応です!
三相200Vから2線を取り出しての使用は出来ません。

故障の原因になるため必ず単相200V電源にてご使用ください。

モーターの回転数や適応タップサイズ等、基本仕様は電動タッパーWIDEと同様です。

型式 EW-M10H EW-M16H
適応タップ M3~M10 M3~M16
タップコレットチャック M3 M4 M5 M6 M8 M10 M3 M4 M5 M6 M8 M10 M12 M14 M16
電動モーター回転数 280~840RPM 163~350RPM
定格出力 400W 800W
トルク 約6.8~13.6N・m 約35~70N・m
重量 約22kg 約23kg
価格 ¥528,000 ¥588,000

 表は横にスクロールできます

型番共通仕様

使用電源 単相交流50/60Hz・電圧200V
加工範囲 半径約310~890mm  【稼動範囲】半径約45~1020mm、上下約475mm
垂直精度 ±1°
使用温度・湿度 0℃~+40℃・湿度85%以下(結露なきこと)
アーム素材 アルミ合金 6063
適応タップ JISメートルねじ・ハンドタップ、スパイラルタップ、ポイントタップ、ロールタップ
マグネット吸着力 400kg
マグネット安全係数 3
マグネット寸法 約200L×210W×100H mm

 表は横にスクロールできます

マグネット付きロータイプ エアータッパーWIDEセット

セット内容
  • エアータッパーWIDEロータイプ
  • ロータイプ専用マグネット
  • タップコレットチャック各サイズ
完成品の形で御社にお届け

本製品は、すべてのパーツを組み立てた完成品の形でお届けいたします。
なお、固定ポストはマグネットに、付属のネジを使用して取り付ける必要があります。

マグネット使用条件

マグネット取付鋼材の厚み9mm以上

厚みが9mm未満の鋼材は、マグネットの吸着力が弱くなるため使用できません。マグネットが外れて本製品が転倒し、事故につながる恐れがあり大変危険です。

モーターの回転数や適応タップサイズ等、基本仕様はエアータッパーWIDEと同様です。

型番 AW-M8H AW2-M8H AW-M12H AW2-M12H
加工方向 垂直のみ 垂直・水平 垂直のみ 垂直・水平
モーター回転数 700RPM 400RPM
適応タップ M3~M8 M3~M12
タップコレットチャック M3 M4 M5 M6 M8 M3 M4 M5 M6 M8 M10 M12
重量 約22kg 約22kg
価格 ¥420,000 ¥438,000 ¥468,000 ¥486,000

 表は横にスクロールできます

型番共通仕様

動力源 圧縮空気 6~8kg/cm3(85~114psi / 0.05~1MPa)
空気消費量 0.90m3/min
加工範囲 半径約310~890mm
稼動範囲 半径約45~1020mm 上下約470mm
エアーモーター軸サイズ モールステーパーB12(ショート)
アーム素材 アルミ合金 6063

 表は横にスクロールできます

エアーユニット 仕様

フィルター付レギュレーター&ルブリケーター

使用温度範囲 10~60℃
設定圧力範囲 0.5~10kg/cm3(7~142psi / 0.05~1MPa)
ろ過度(μm) 5μm
ルブリケーター貯油量 125cc タービン油1種または2種(ISO VG32相当)
ドレン方式 セミオートドレン(0.5kg/cm3以下で自動排出)
エアー供給口 ハイカプラープラグ1/4(ホースサイズ内径φ6.5×外径φ10)
