タップ加工で抱えるこんな悩みも・・

・大きなワークがボール盤のポストに当たり加工できない

・ハンドツールで加工するとタップが斜めにたって不良が出る

・タップが斜めになったり、摩耗でタップを折ってしまう

・経験の少ない作業者にタップ加工を任せたいがハンドツールでの作業は難しい

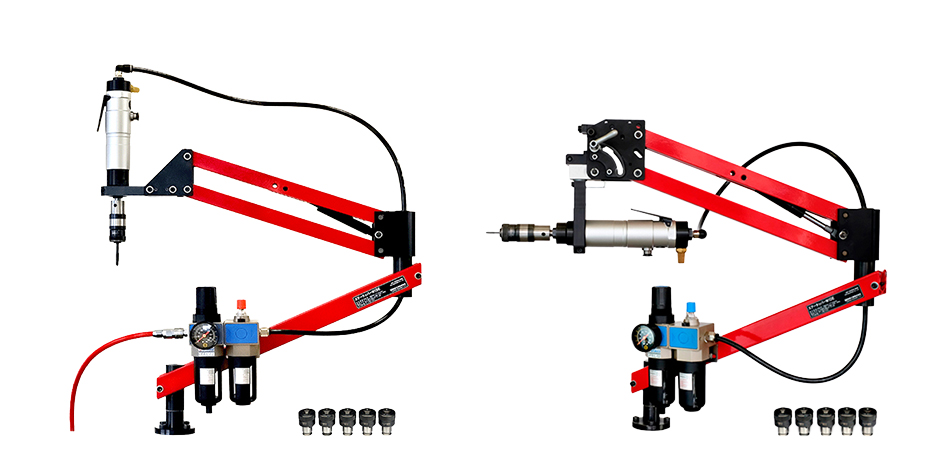

エアータッパーWIDEで解決できる。

最大直径1800mmの加工範囲で、大きなワークから小物まで加工できる

M3~M8 または M3~M12、各サイズ(※)のタップコレットチャック付属

※サイズは型番によって決まっています。詳しくはエアータッパーWIDEの仕様を御覧ください。

エアータッパーWIDE 実演・実機確認

・実演動画で主な特長、タップ加工を確認いただけます。

・弊社にご来社いただければ、実機を使用しての実演を行います。お客様のワーク、タップ等の工具でのテスト加工が可能。 操作感や稼働域など、カタログやWebだけでは得られない情報で導入可否の判断ができます。

詳しくはお問い合わせください。

デモ機対応、実機の貸し出しは致しておりません。

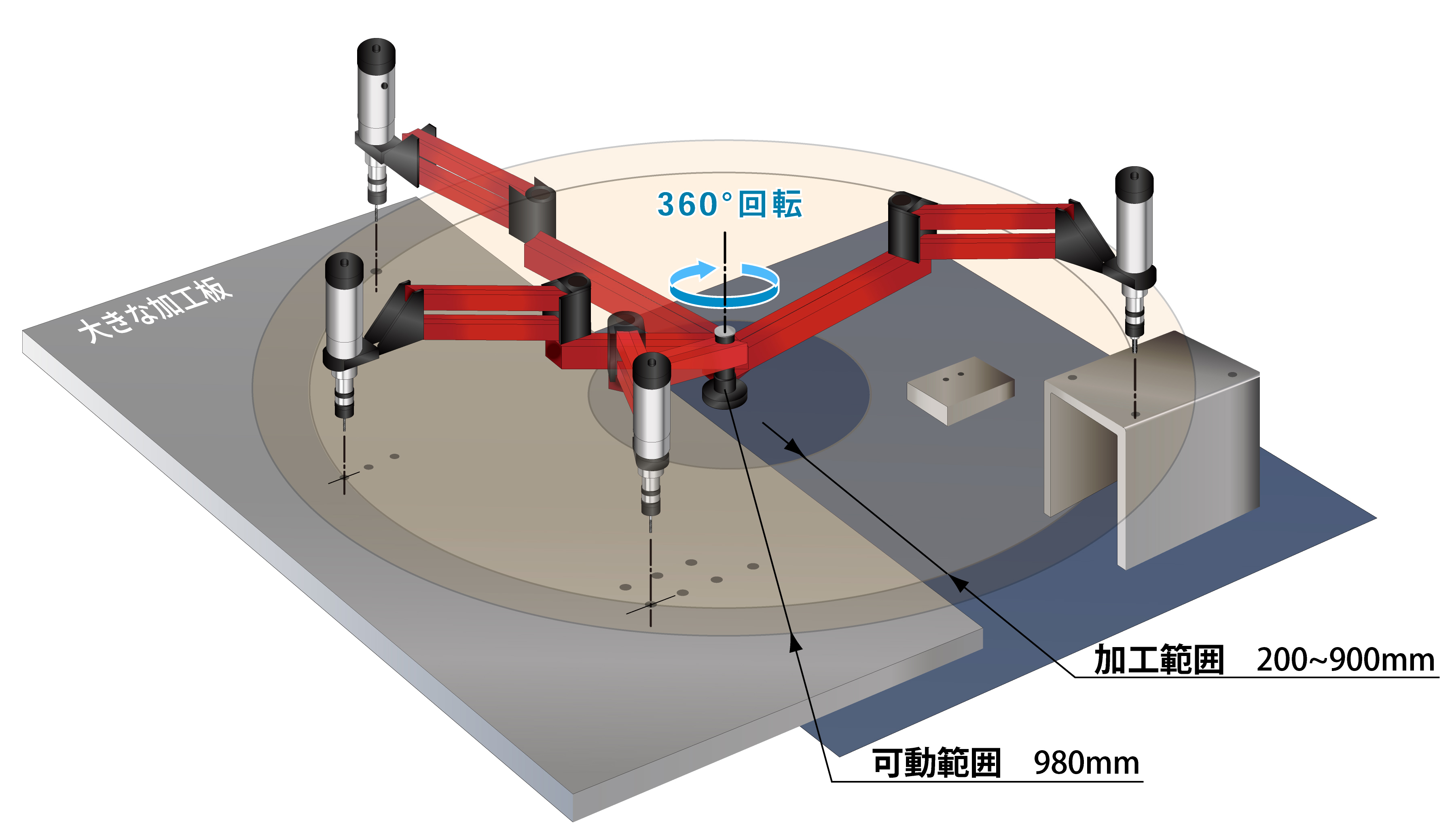

広い操作範囲で、ボール盤ではできないワークが加工できる

エアータッパーWIDEの加工範囲は半径約200~900mm、稼働範囲は半径980mm。
フリーに動かせる360°回転アームで、ボール盤のポストに当たって加工できない大きなワークから小物まで、柔軟に対応できます。

どの位置でも垂直±1°の、正確なタップ加工

垂直を保つ機構により、タップ先端をどこへ移動させても垂直精度±1°を保持。
360°回転のフリーアーム操作でもタップが斜めになって不良が出ることもなく、経験の少ない作業者でも安定・正確なタップ加工が簡単に行えます。

最大加工深さはタップ径の約2倍

加工可能なワークの厚みは最大タップ径の2倍。
例:M12の場合、厚み24mm(材質S50C、弊社テスト)

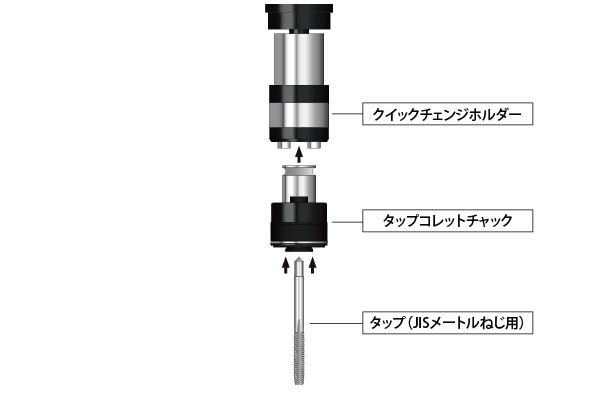

工具不要のワンタッチ脱着

タップはタップコレットチャックに差し込むだけで固定されます。

タップもタップコレットチャックも、工具を使わずにワンタッチで脱着できます。

トルククラッチ機構でタップの折損を防止

付属のコレットチャックは安全トルククラッチ機構付き。
過負荷がかかったり、止まり穴にタップの先端が当たるとクラッチ機構が働き、空転してタップの折損を防ぎます。

※動画は電動タッパーWIDEを使用しています。

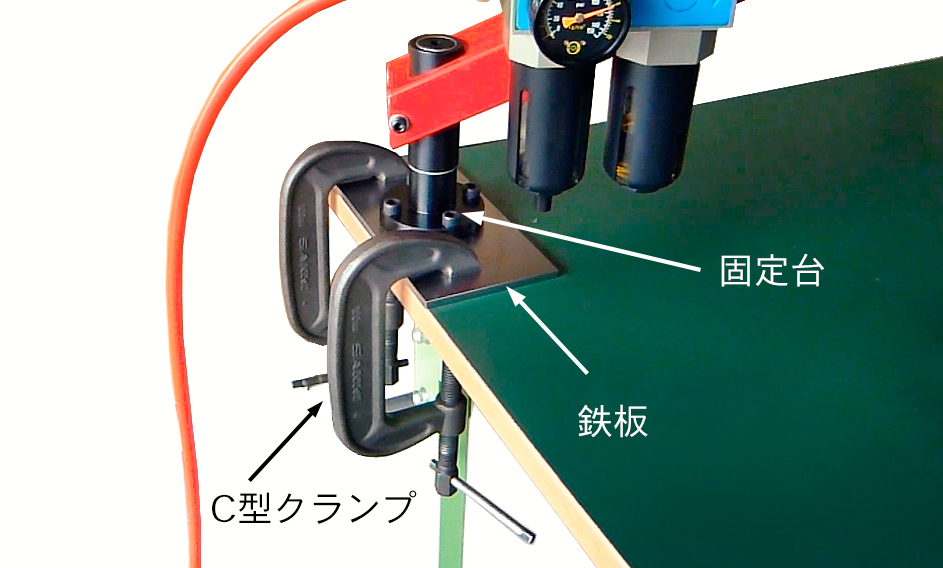

シャコ万力を使用しての固定方法

本体の固定台に大きめの鉄板を取り付け、シャコ万力でしっかり台に固定する方法で、どこへでも移動させられます。

※鉄板は別途ご用意ください。

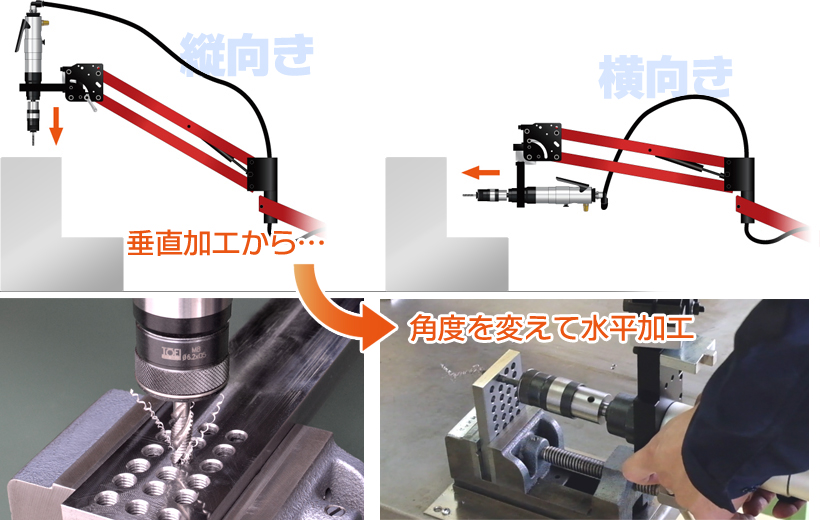

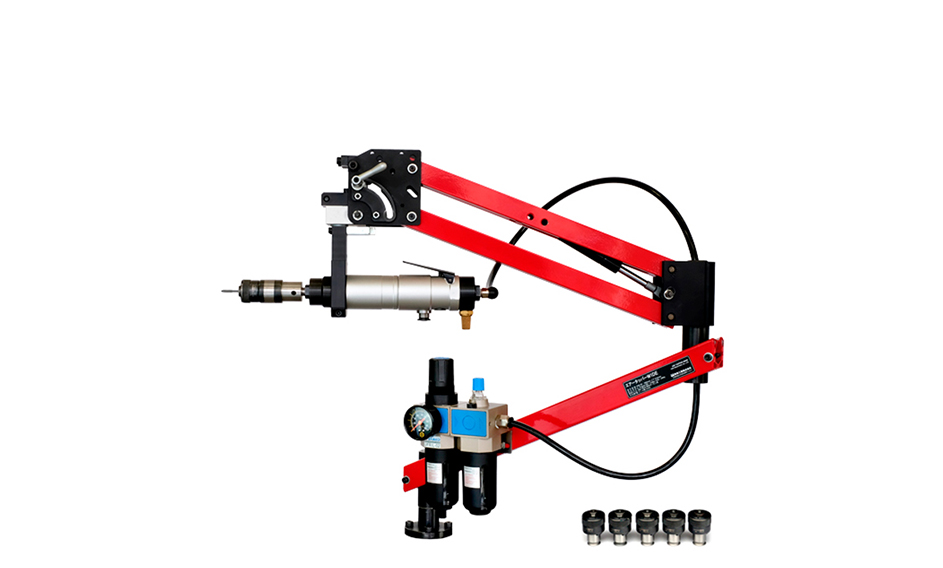

水平方向への加工

対応機種: エアータッパーWIDE 縦・横向き2Way

エアーモーターの角度を縦向きから横向きに変えて、水平方向の加工も対応できます。

仕様

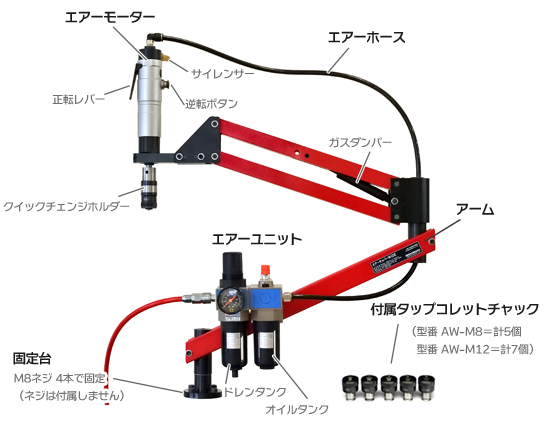

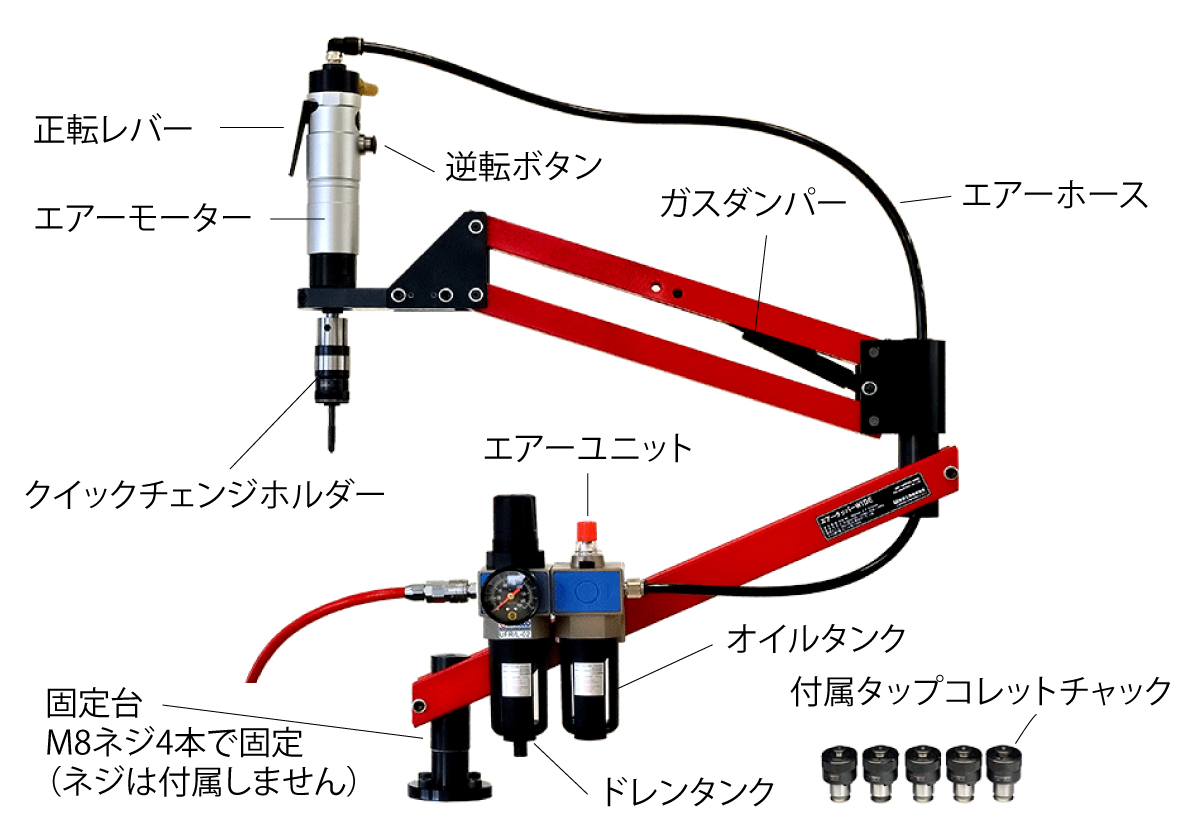

セット内容

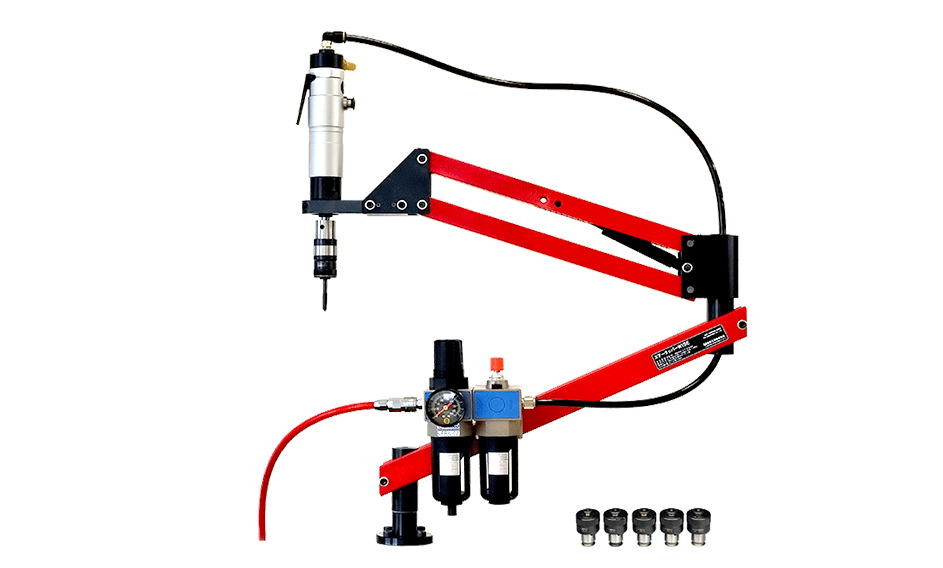

エアータッパーWIDE 縦向き1Way

型式 AW-M8 AW-M12
加工方向 垂直 垂直
適応タップ M3~M8 M3~M12
モーター回転数(固定) 700RPM 400RPM
タップコレットチャック
(本体に付属)
M3 M4 M5 M6 M8 M3 M4 M5 M6 M8 M10 M12
トルク 約17N・m 約24N・m
価格 ¥336,000 ¥354,000

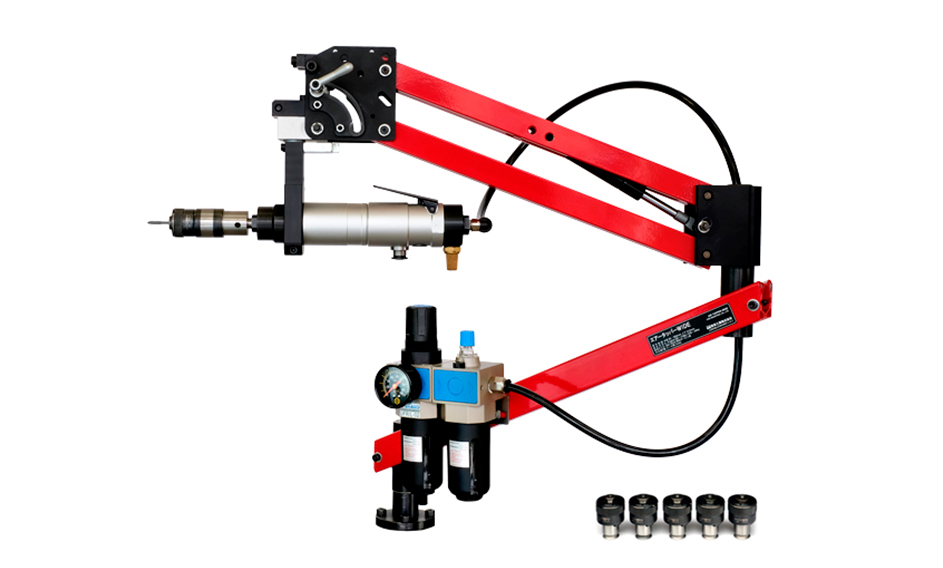

エアータッパーWIDE 縦・横向き2Way

型式 AW2-M8 AW2-M12
加工方向 垂直、水平 垂直、水平
適応タップ M3~M8 M3~M12
モーター回転数(固定) 700RPM 400RPM
タップコレットチャック
(本体に付属)
M3 M4 M5 M6 M8 M3 M4 M5 M6 M8 M10 M12
トルク 約17N・m 約24N・m
価格 ¥384,000 ¥402,000
エアーモーター軸サイズ モールステーパーB12(ショート)
加工範囲 半径約200~900mm、上下480mm 【稼動範囲】半径約90~980mm
垂直精度 ±1°
動力源 圧縮空気 6~8kg/cm3(85~114psi / 0.05~1MPa)
空気消費量 0.90m3/min
重量 10kg
操作用ガスダンパー ガス反力500N
アーム素材 アルミ合金 6063

エアーユニット(フィルター付レギュレーター&ルブリケーター) 仕様

使用温度範囲 10~60℃
設定圧力範囲 0.5~10kg/cm3(7~142psi / 0.05~1MPa)
ろ過度(μm) 5μm
貯油量 125cc タービン油1種または2種(ISO VG32相当)
ドレン方式 セミオートドレン(0.5kg/cm3以下で自動排出)
エアー供給口 ハイカプラープラグ1/4(ホースサイズ内径φ6.5×外径φ10)

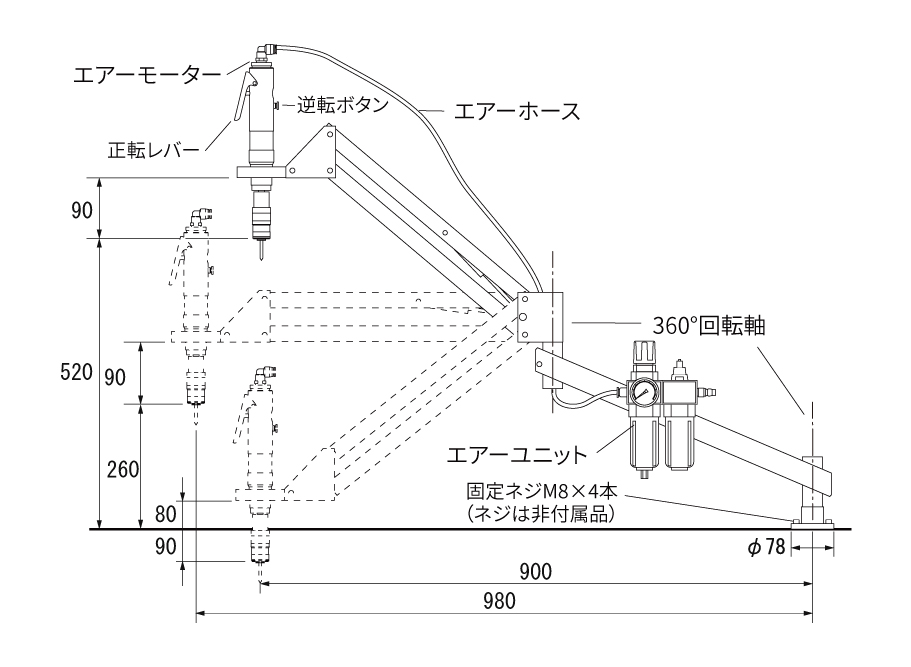

概算寸法図

オプション品

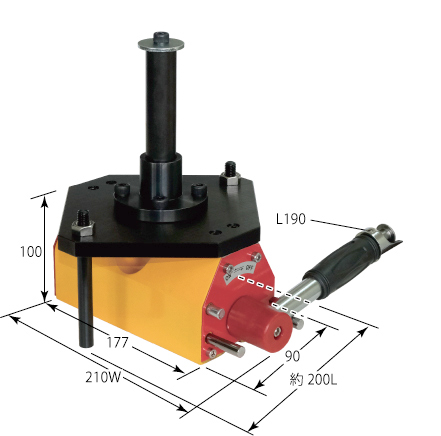

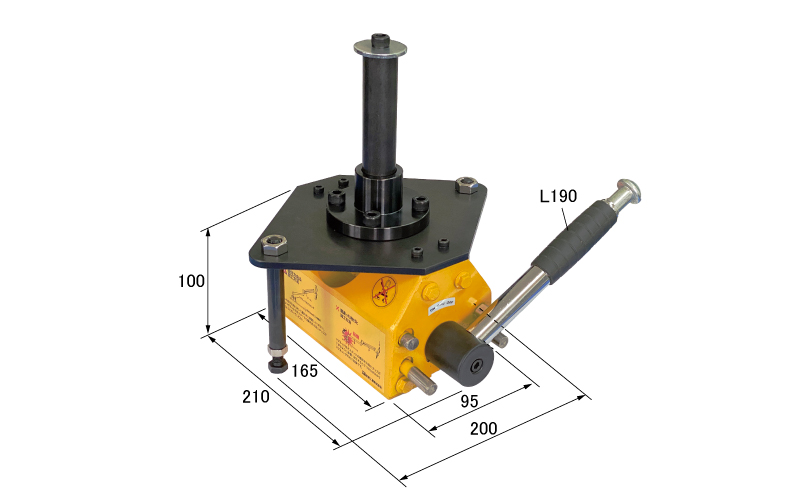

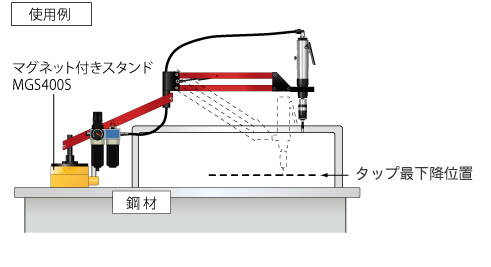

マグネット付きスタンド

鋼材取り付け

固定台付き永久磁石マグネットスタンド。

吸着ON/OFFの切り替えレバーにより、速やかな固定ができます。

型番 MGS400S
仕様 吸着力:400kg
安全係数:3
重量:約12kg
使用条件 取り付け鋼材の厚み9mm以上
価格 ¥67,500

※厚み9mm未満の鋼材はマグネットの吸着力が弱まるため、使用できません。

※エアータッパーWIDEの稼働範囲の仕様上、マグネット吸着面への加工はできません。マグネットを取り付けた形鋼等に直接加工したい場合、対策品の『マグネット付きロータイプ』を推奨します。

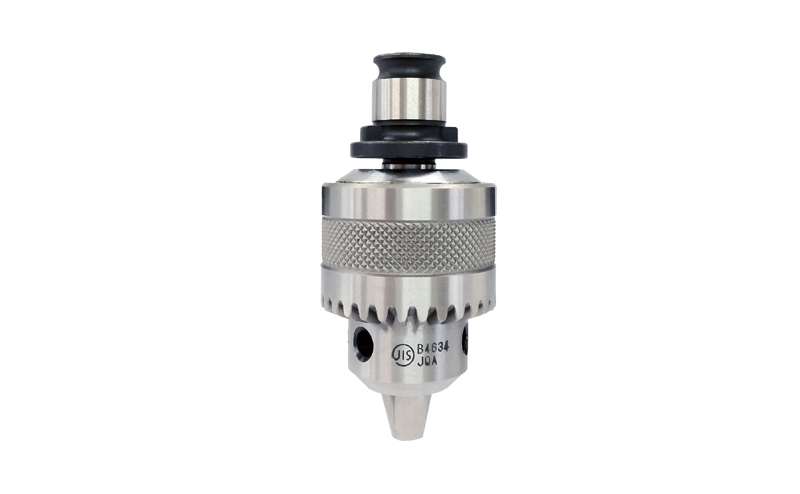

アダプター付きドリルチャック

面取り 特殊シャンク径タップ

使用ドリルサイズはφ0.8~最大φ13.0。ドリルチャックはユキワ精工製。タップ加工前、面取りカッターを装着しての面取りにおすすめです。

【選定について】
面取りカッター等のシャンク径が10φ以下であれば、DRILL10をおすすめします。  DRILL13は、DRILL10と比べると、大きく重くなるために操作性が悪くなります。

型番 仕様 価格
DRILL10 使用ドリルサイズ:Φ0.8~10.0
ドリルチャック:ユキワ精工製
軸テーパーサイズ:ジャコブステーパーJT2
(ショート)
¥19,000
DRILL13
NEW
使用ドリルサイズ:Φ1.2~13.0
ドリルチャック:ユキワ精工製
軸テーパーサイズ:ジャコブステーパーJT6
¥23,000

※ドリルでの穴あけは、下方向に押し付ける強い力が必要なため、不向きです。

M1.4~M2.6共通タップコレットチャック

適応タップ JIS M1.4~M2.6タップ
型番 TKM2
仕様 【シャンク径】φ3 × □2.5
価格 ¥16,000

※M2.6以下の加工はタップが折れやすくなりますので、注意してご使用ください。

管用1/8インチタップコレットチャック

適応タップ 管用1/8インチ
平行タップ【PS(RP)、PF(G)】
テーパータップ【PT(Rc)、NPT】
型番 TK1/8
仕様 【シャンク径】φ8 × □6
価格 ¥18,000

管用1/4インチタップコレットチャック

適応タップ 管用1/4インチ
平行タップ【PS(RP)、PF(G)】
テーパータップ【PT(Rc)、NPT】
型番 TK1/4
仕様 【シャンク径】φ11 × □9
価格 ¥18,000

※管用テーパータップ【PT(Rc)、NPT】については、エアータッパーWIDEに深さの位置決め機能が付いていないため不向きです。タップ深さの位置決めが可能な電動タッパーWIDEでの加工をおすすめします。
管用平行タップ【PS(RP)、PF(G)】は使用できます。

※専用タップコレットチャックのご用意ができないものについては、オプション品のアダプター付きドリルチャックをご使用ください。

適応タップ・サイズ

適応タップ(JISメートルねじ)

ハンドタップ、スパイラルタップ、ポイントタップ、ロールタップ

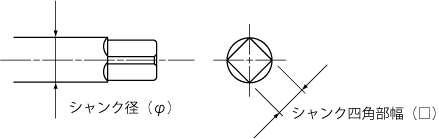

タップのシャンクサイズ(JISメートルねじ)

タップコレットチャック シャンク径(φ) シャンク四角部幅(□) タップ下穴目安径(mm)
M3 4 3.2 2.40
M4 5 4 3.25
M5 5.5 4.5 4.1
M6 6 4.5 5.0
M8 6.2 5 6.8
M10 7 5.5 8.5
M12 8.5 6.5 10.2

ユニファイ(インチ)、DIN等のタップは上記メートルねじタップのシャンクサイズと同じであれば使用できます。

専用タップコレットチャックのご用意ができないものについては、オプション品のアダプター付きドリルチャックをご使用ください。

AW-M8とAW-M12の違い&選定方法

エアータッパーWIDにはAW-M8とAW-M12の2種類があります。

この2つの違いはタップサイズとエアーモーター回転数です。

AW-M8 ・・・回転数700RPM

M8までの小径タップ用として、作業効率をよくするためにエアーモーター回転数を700RPMとしています。

AW-M12 ・・・回転数400RPM

M12までの大きなタップを加工するため、パワーを上げるとともに安全性を考慮しエアーモーター回転数を400RPMとしています。

この回転数では回りがゆっくりなため、小径タップ加工時はAW-M8よりも作業効率が落ちます。

回転数はAW-M8もAW-M12も一定で、変えることはできません。

お手持ちのボール盤でM10、M12の大きなタップを加工できる場合は、作業効率のよいAW-M8をお勧めします。

エアーモーターと付属タップコレットチャック個数以外の仕様(アーム、エアーセット、使用空気圧力等)はすべて同一です。
