Press Brake

Sheet metal tools

カナダからアメリカ、アジアまで47000台。
世界に実績を築いた高精度のハイブリッド機

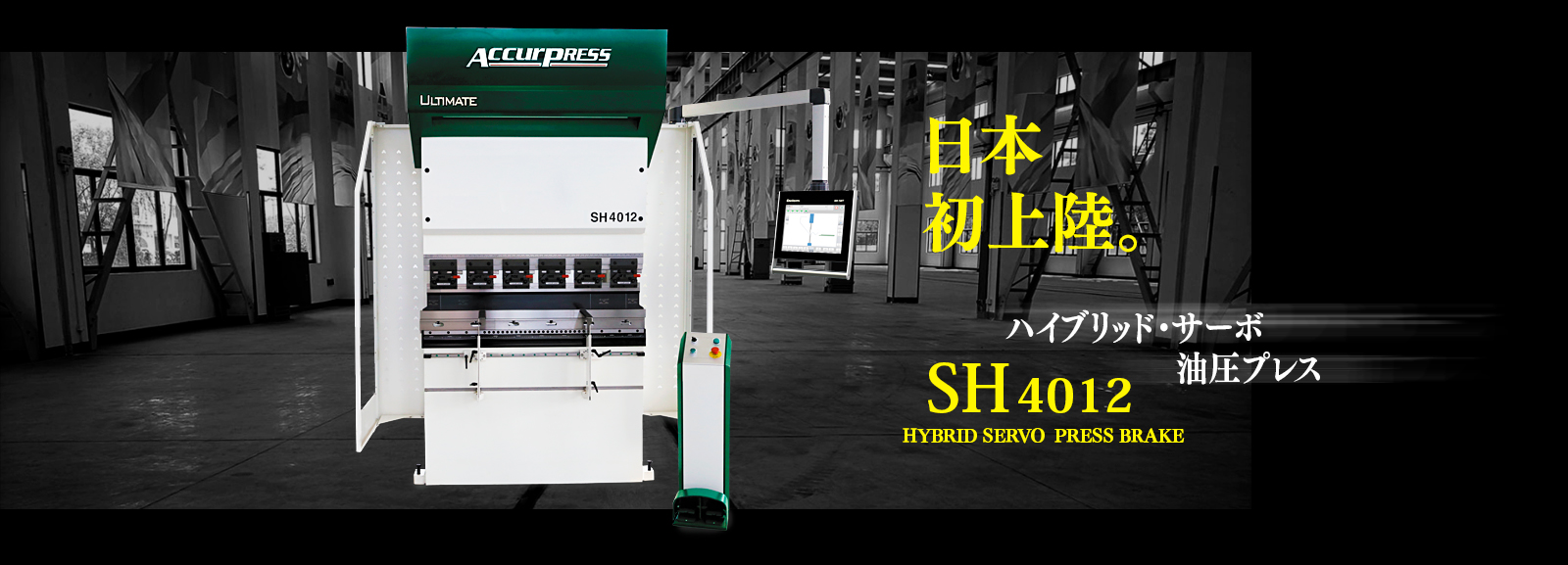

北米No.1のカナダ機械メーカー、アキュプレス(Accurpress)による高精度のハイブリッド・サーボプレスブレーキ『SH』。

卓抜した精度・速度・効率・人間工学、そして様式を追求し、その独特の駆動方式、堅固なフレーム、サーボモーター採用で高速かつ安定した高精度曲げ加工を実現。

世界の製造業界から称賛される生産性と実用性で、同社のスターモデルになりつつあるブレーキです。

アキュプレスについてさらに詳しく >

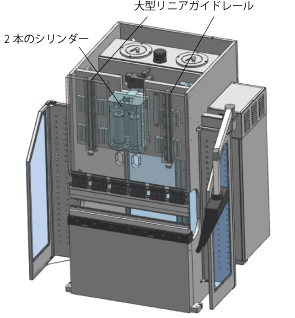

特徴的な大型リニアガイドレールで繰り返し精度の保持

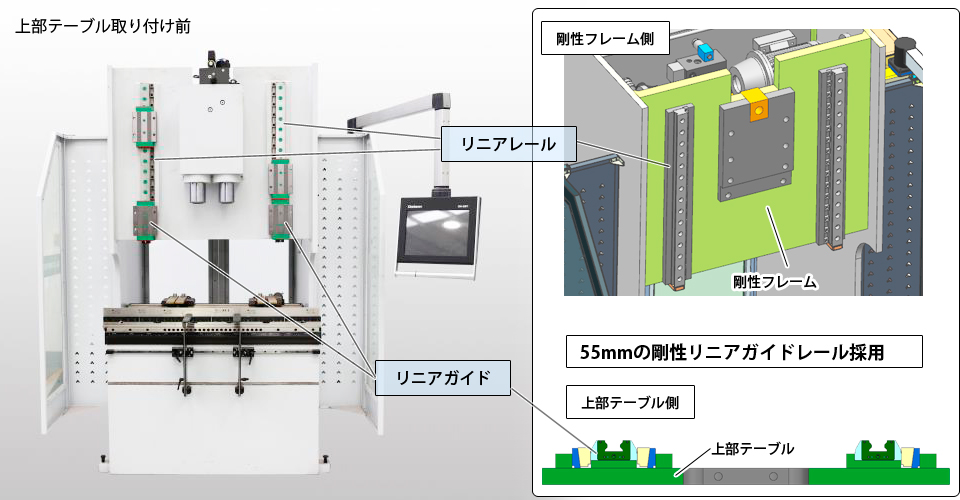

剛性フレームに55mmの大型リニアガイドレールを取り付けた特徴的な設計で上部テーブルのバランスが維持され、油圧シリンダーがなめらかに作動し200mm/secの高速ストロークでも±0.01mm以下の繰り返し精度を保ちます。


中央加圧式による中ダレのない曲げ加工

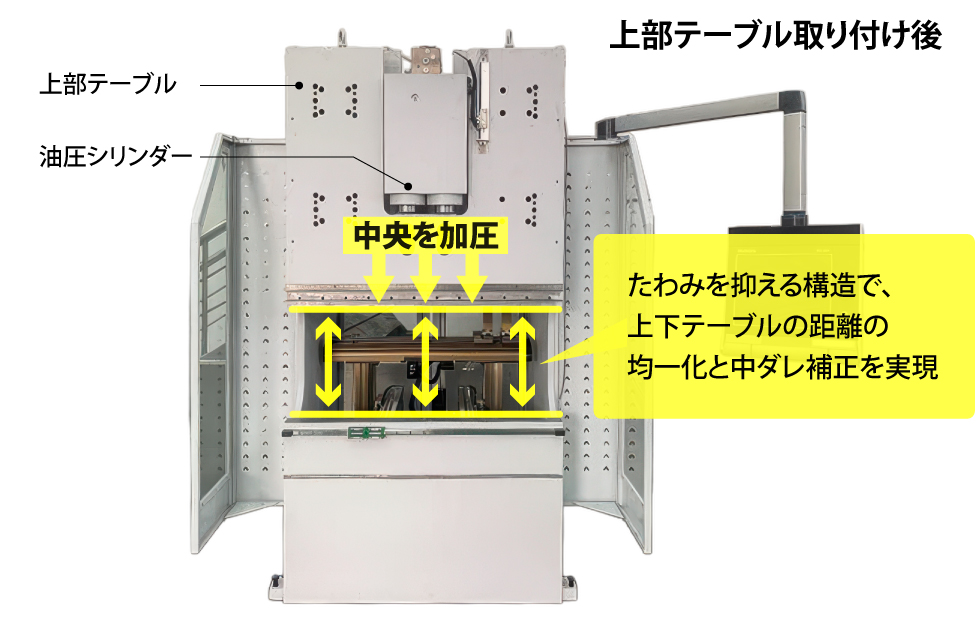

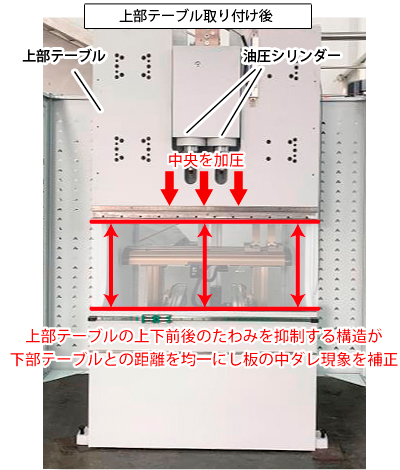

上部テーブルの中央に油圧シリンダー2本を配置したユニークな中央加圧式を採用。

中央で加圧し、両サイドのリニアガイドが上部テーブルの上下前後の逃げを抑制することで、たわみをなくし平行に加圧。パンチとダイの距離を均一にし板の中ダレ現象を補正。全長のどこで曲げでも精度の高い加工結果が得られます。


ハイブリッド仕様で省エネ駆動・低騒音

サーボモーター制御の、省エネに優れたハイブリッド仕様で電力を削減。

静音性にも優れ、小規模の工場内でも機械の騒音を気にすることなく加工作業ができます。

加工時以外の不要なポンプ回転を抑え作動油の温度上昇を防ぐことで、一定した曲げ精度を維持します。

温度変動と精度について

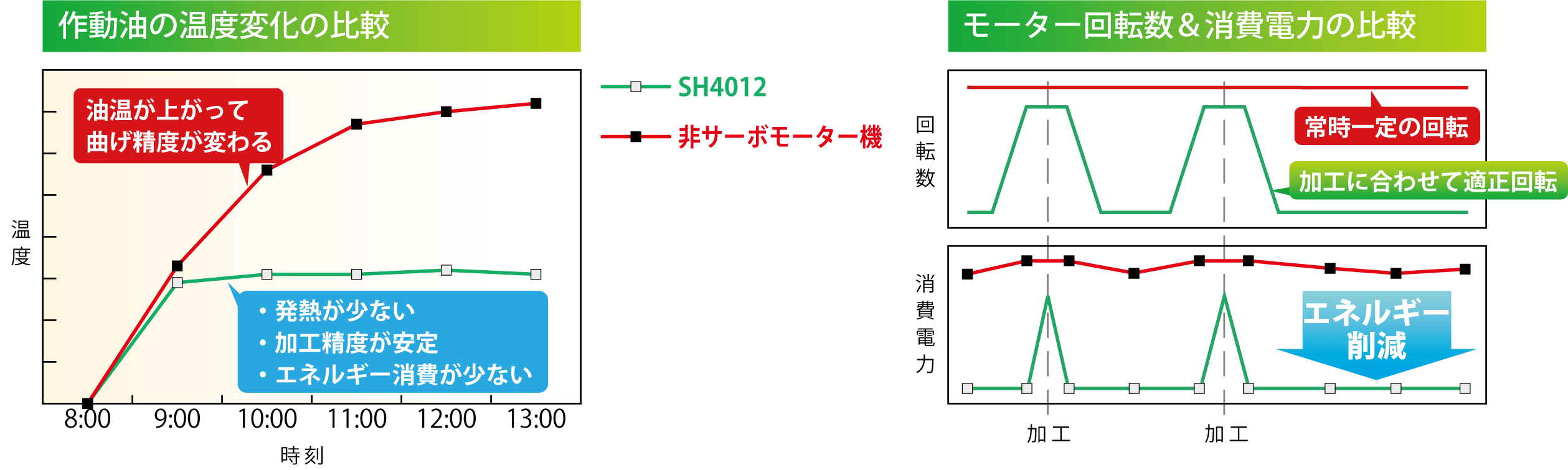

非サーボポンプは常に一定の回転数で稼働し続けるため電気代がかかるうえに、作動油の温度が上昇することから朝と昼では曲げ精度が変わってきます。そのため、常に曲げ角度の補正が必要になります。

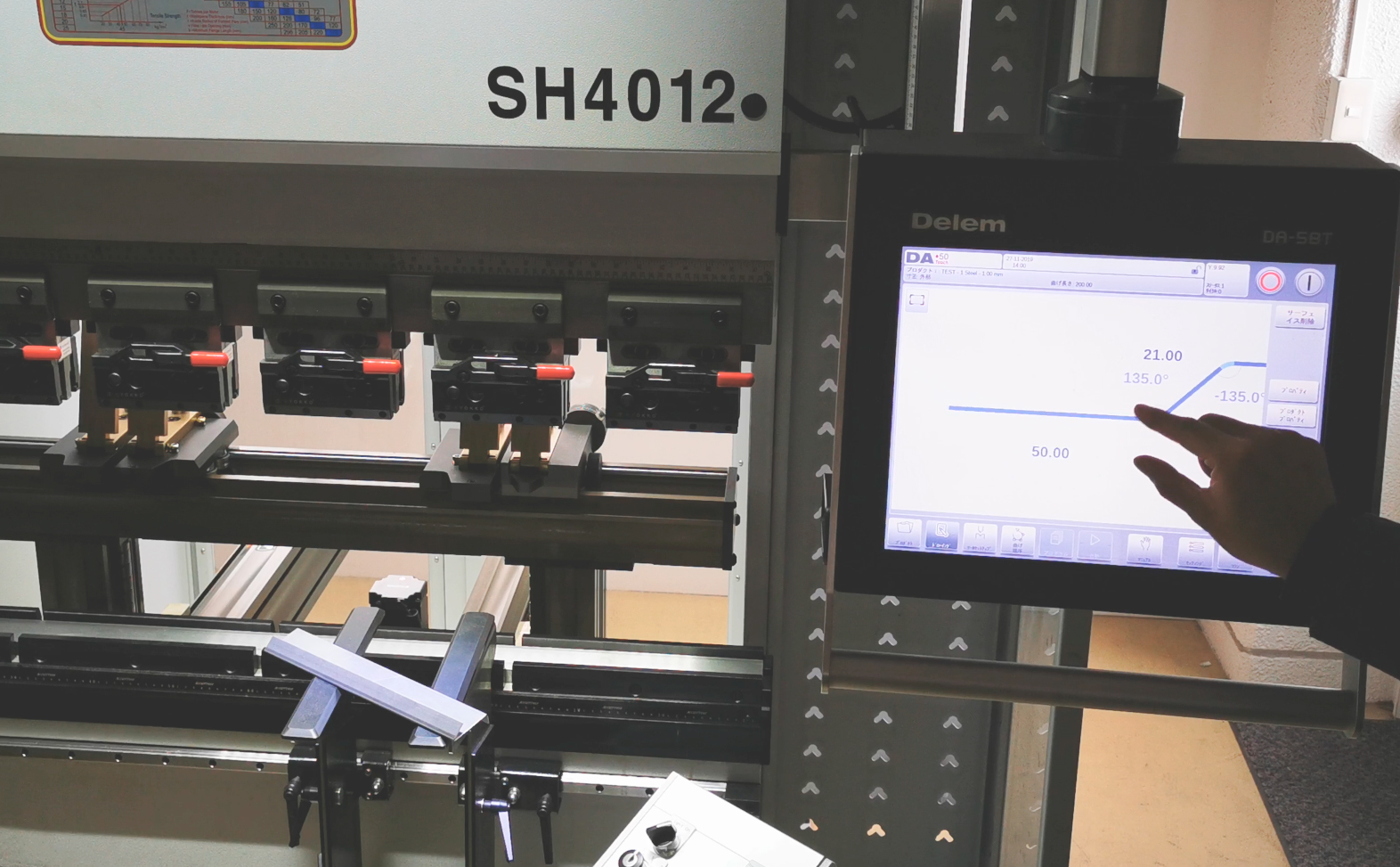

NC装置

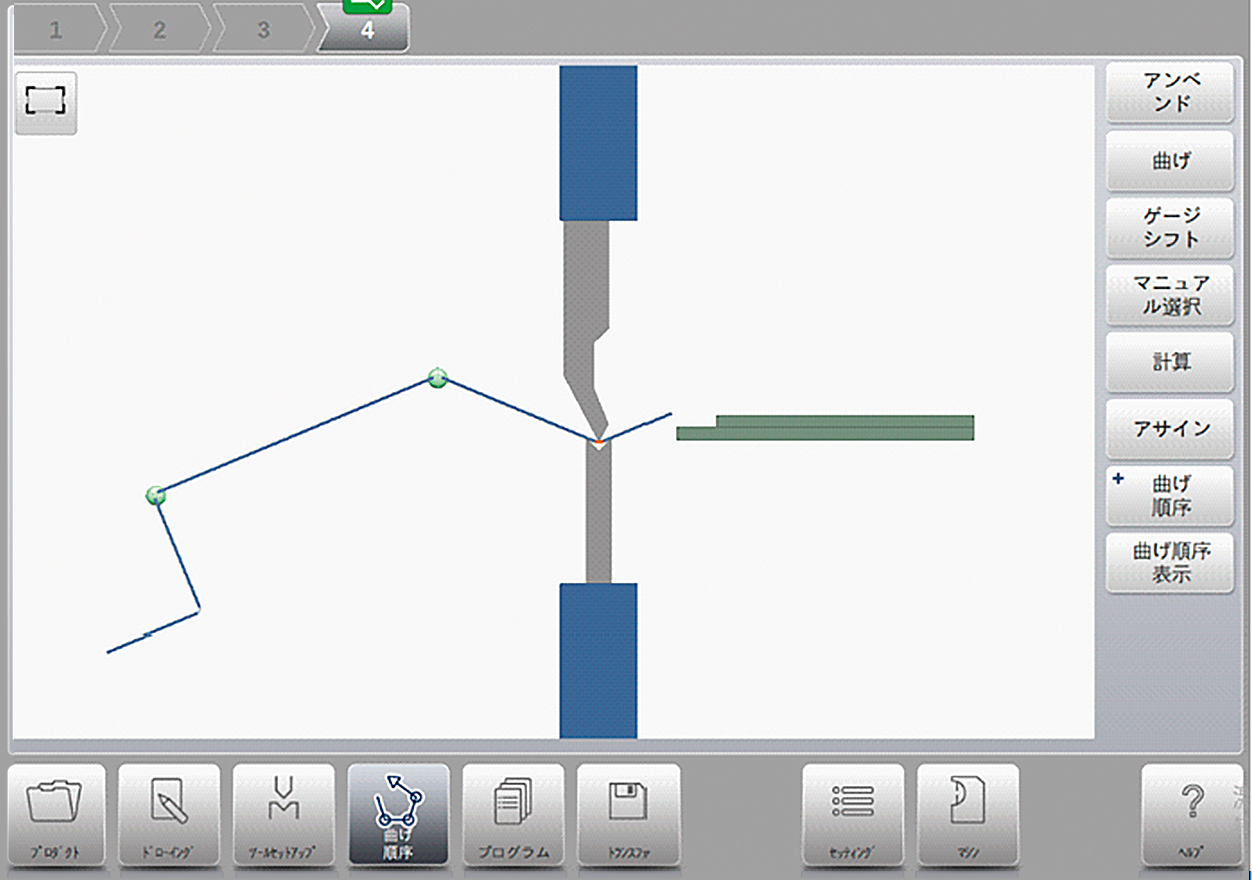

プレスブレーキ、シャーリング、その他機械に世界的に使われている、信頼と実績を持つオランダ発のDelem社製タッチパネル式NC装置を採用。

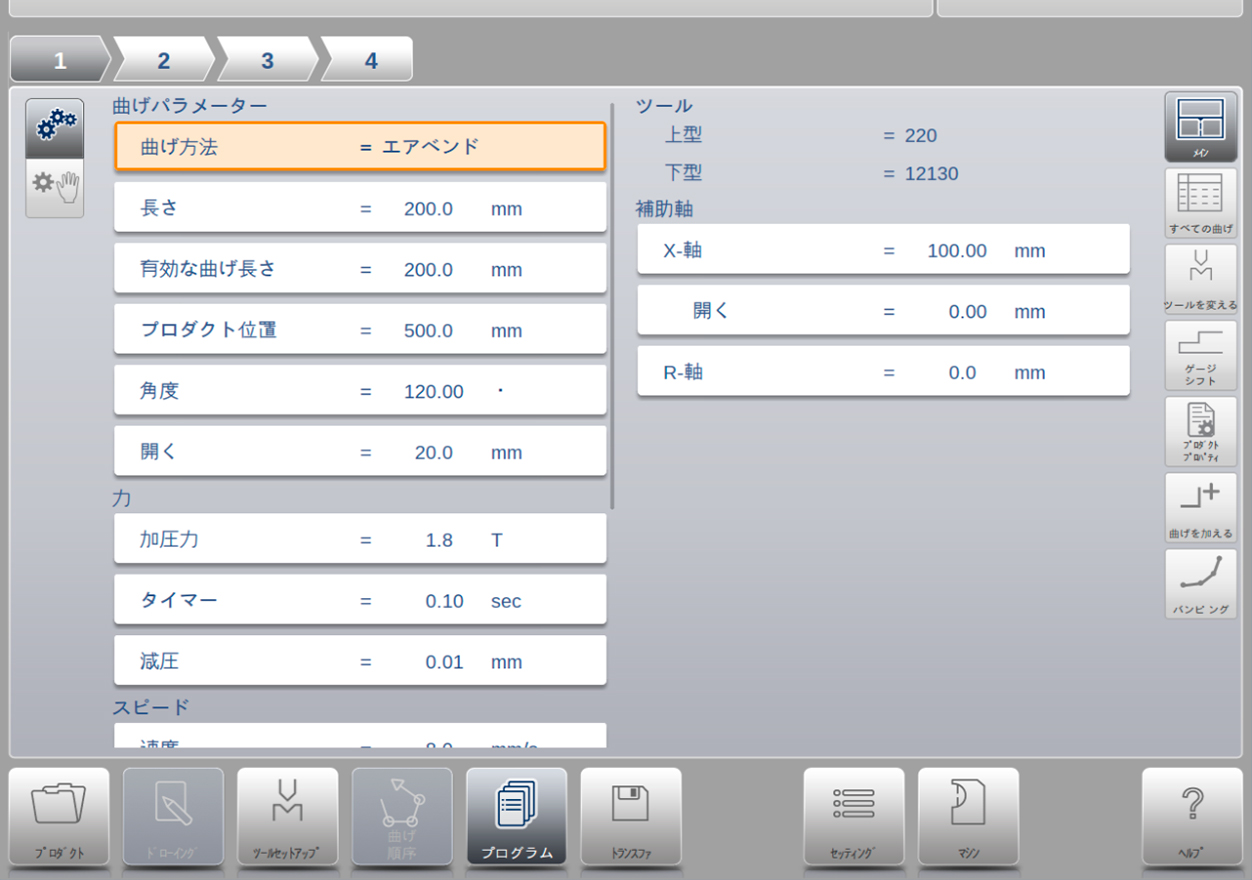

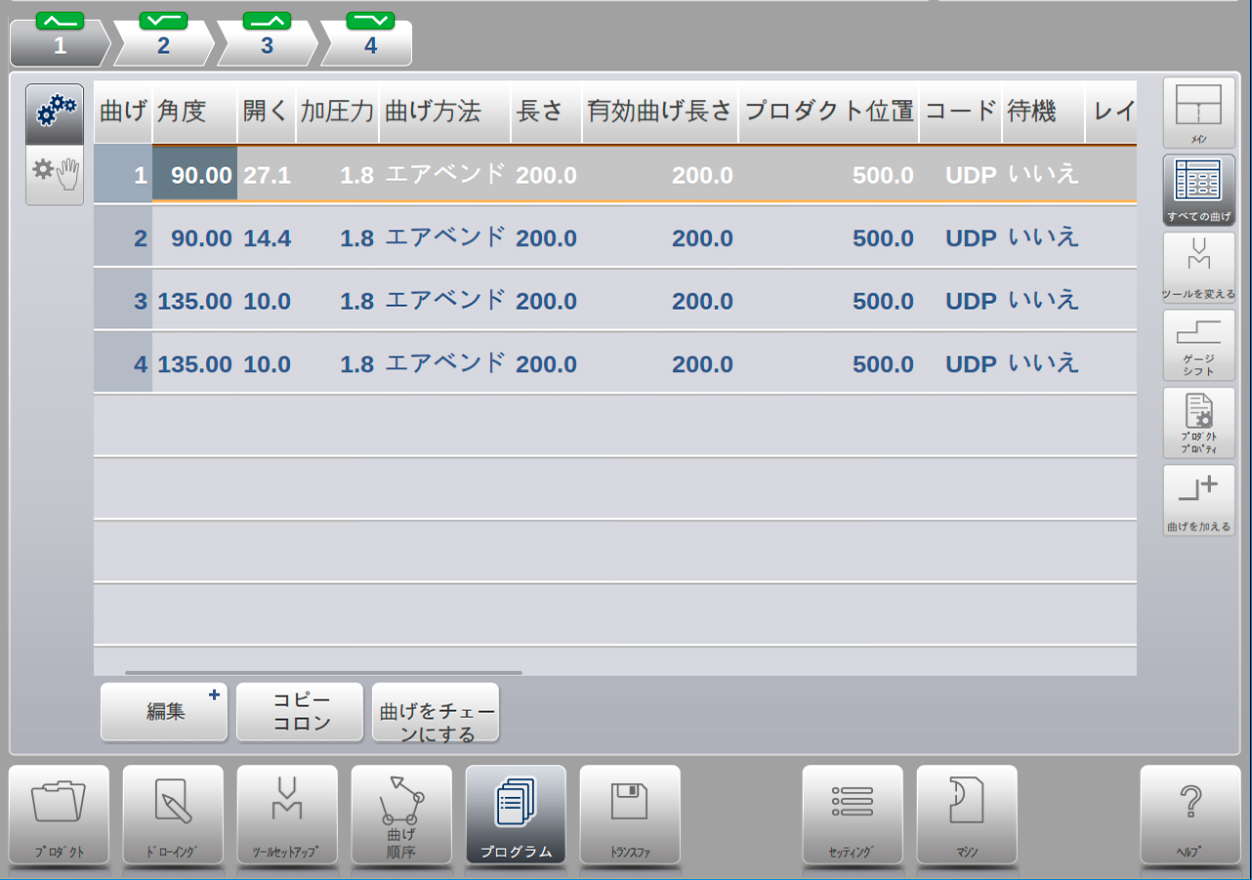

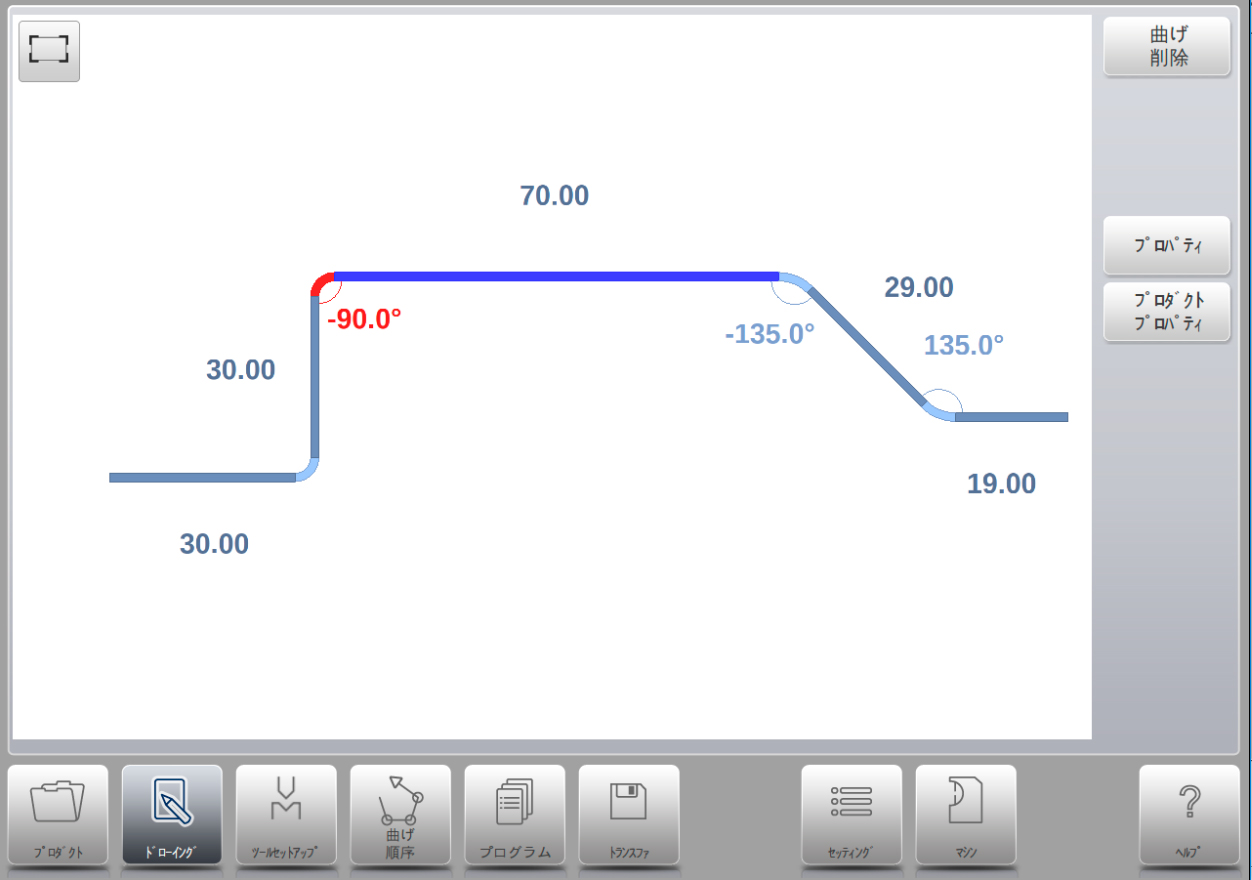

金型、材料、曲げ形状に合った加工値を自動計算してくれます。自動計算後のプログラムを元にプログラム追加・変更も可能。

加圧時の下死点停止時間、減圧する距離、次工程に移る時間などの細かい項目も設定できるため、より緻密なプログラムが作成できます。


安全対策

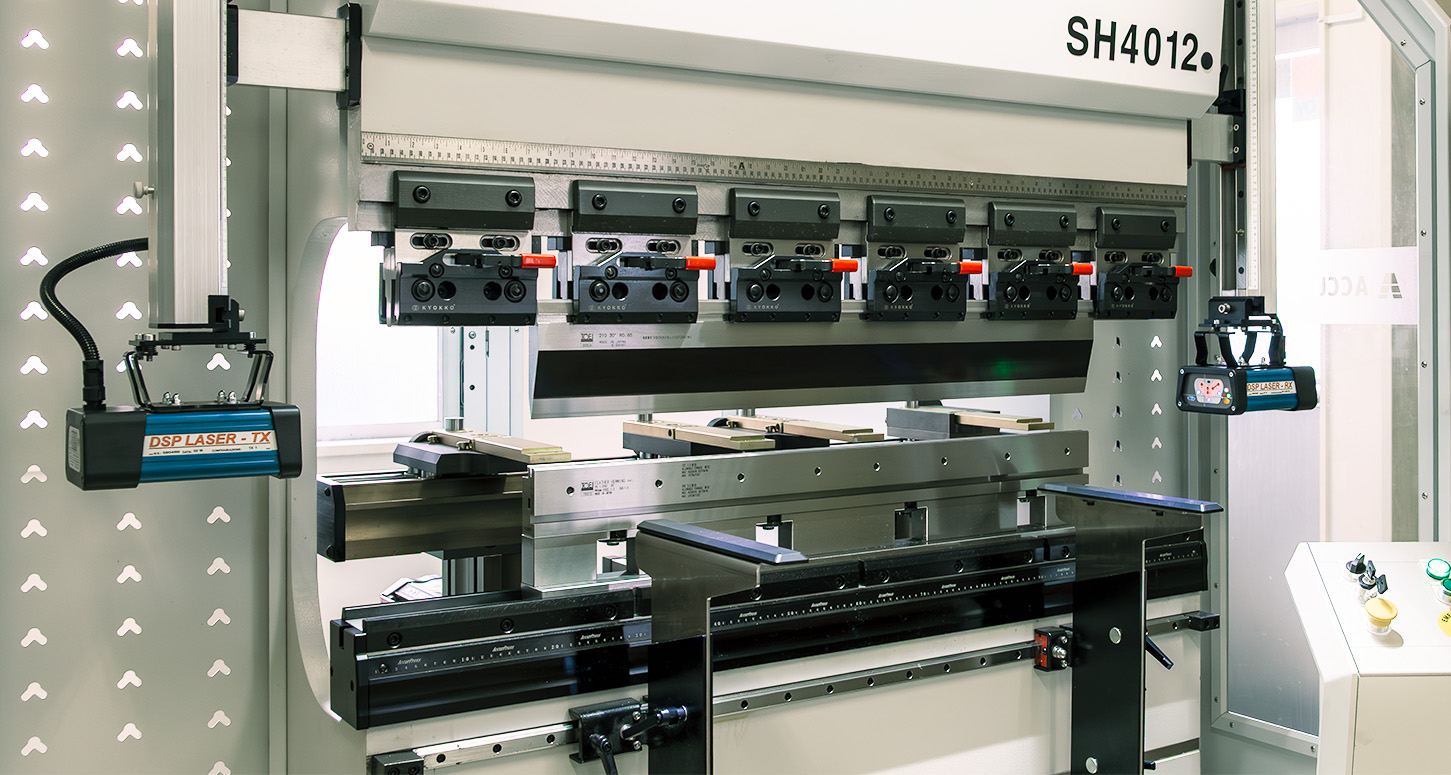

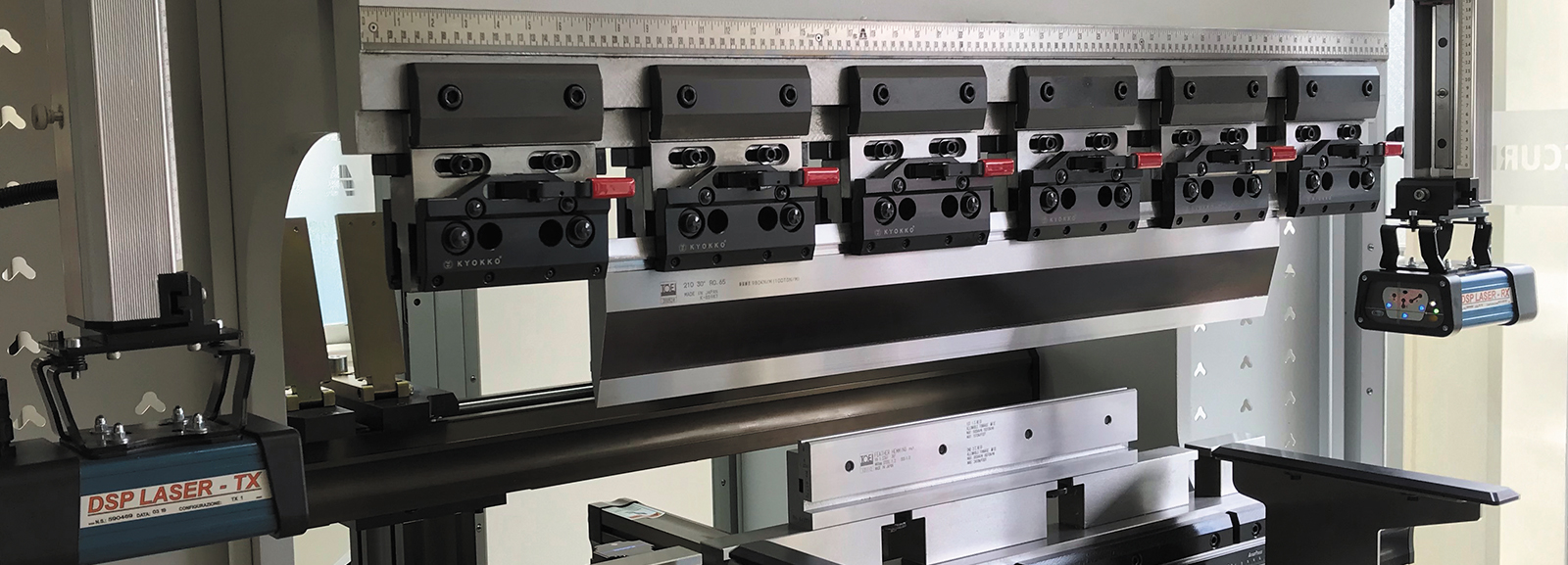

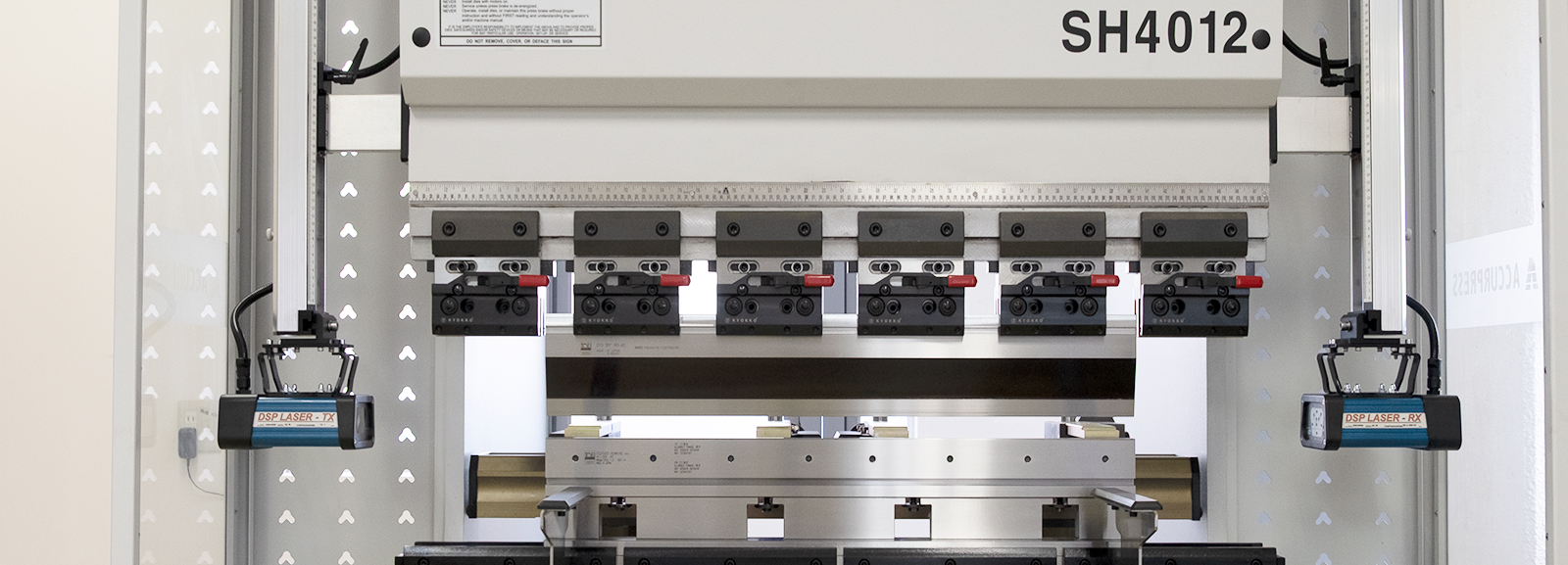

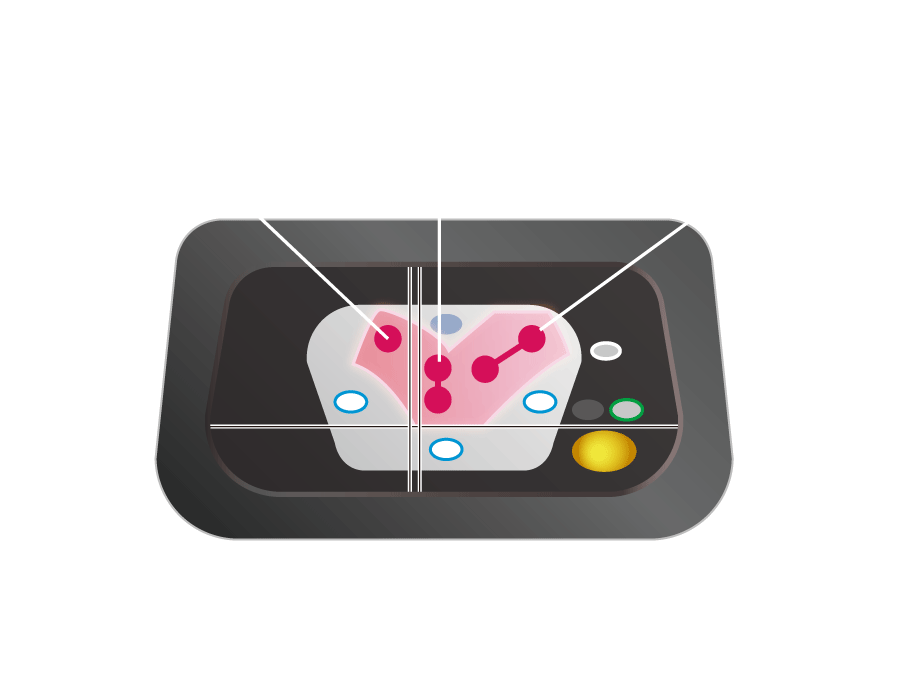

レーザー式安全装置

全国の様々なメーカー機械にも導入されている実績のある安全装置。

欧州EU12622、日本型式認定番号取得済(TA558 番)。

危険が検出されるとプレスブレーキが停止し、オペレーターの安全を確保します。装置の調整や金型交換も簡単に行えます。

緊急停止装置

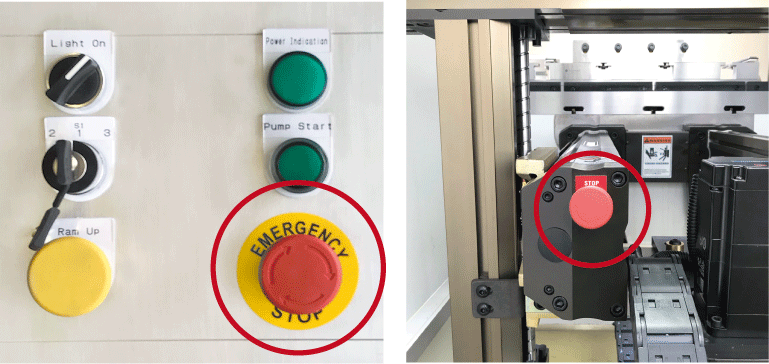

・フットペダル操作盤に一ヶ所、バックゲージに一ヶ所の非常停止ボタン

・機械後方にある扉の開放を感知すると機械が停止


ワールドクラスの部品で構成された確かなクオリティ

SH4012は国際的品質のパーツを用いて厳密な管理の元に生産され、世界の顧客へ届けられています。

NC装置・・・・・・・Delem(オランダ)

安全装置・・・・・・Nuova Elettronica(イタリア)

サーボモーター・・・株式会社安川電機(日本)

油圧ポンプ・・・・・Bosch-Rexroth(ドイツ)

バルブ各種・・・・・Bosch-Rexroth(ドイツ)

Oリング類・・・・・NOK株式会社(日本)   等


仕様

基本仕様

機種名 SH4012
加圧能力 40 TON

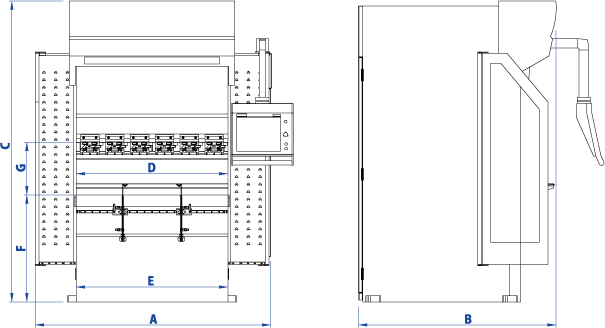

全幅 (A) 1900mm
奥行き (B) 1700mm
全高 (C) 2420mm
重量 4000 kg
フレーム間距離 (D) 1160mm
テーブル長さ (E) 1200mm
下部テーブル高さ (F) 860mm
テーブル幅 60mm
オープンハイト (G) 400mm
ストローク長さ 200mm
主動力源 5 kw
油量 120 L
急閉じ速度 200mm/s
曲げ速度 10~20mm/s
開き速度 200mm/s
精度 稼働距離 速度
Y軸 X軸 R軸 Y軸 X軸 R軸 X軸 R軸

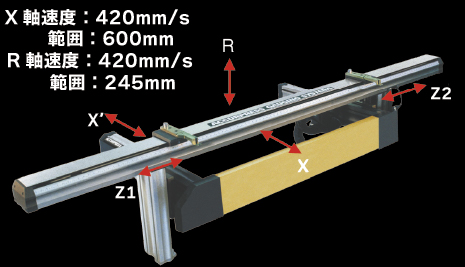

±0.01mm ±0.02mm ±0.02mm 200mm 600mm 245mm 420mm/s 420mm/s

標準NC仕様

表示方法 15"ワイドカラーTFT液晶タッチパネル
制御軸数 Y、X、R
USBポート 1個
記憶容量 Micro SDカード 1GB

標準付属品・追加オプション

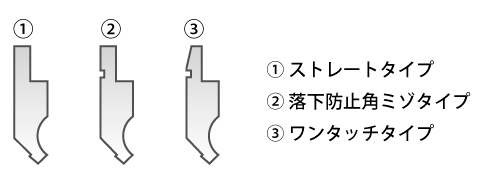

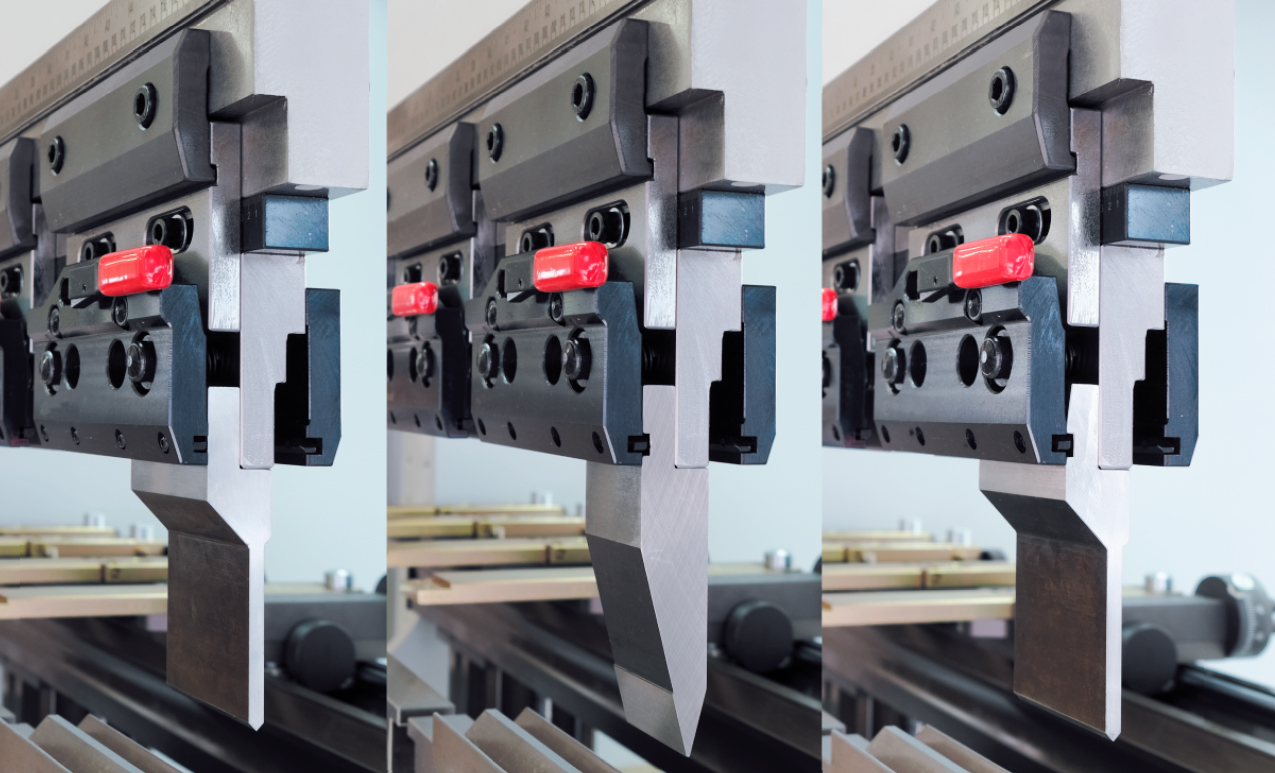

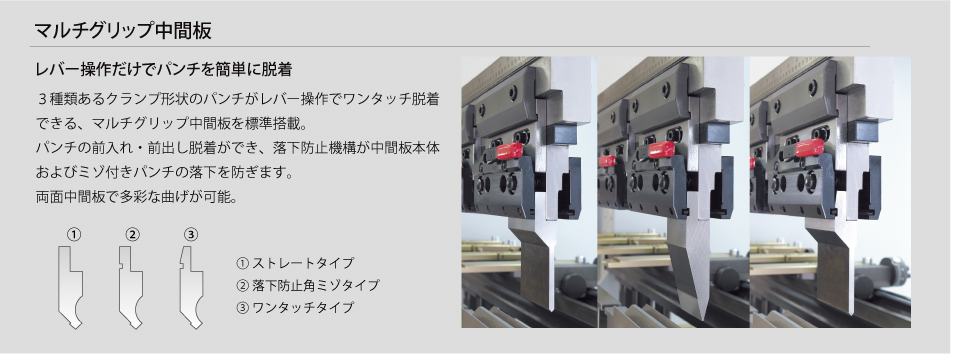

標準付属品 NC装置、レーザー式安全装置、フロントサポート 2本、両面マルチグリップ中間板、ダイベース、アンカーボルト、基礎用部品
追加オプション 追従装置、自動Z1・Z2バックゲージ(要NC装置アップグレード)、クラウニングシステム
