C面ノギス

C面の絶対値測定!
ラジアスゲージによる目視測定から正確な数値測定へ

何種類ものラジアスゲージをそろえる必要はありません。
C面ノギス一つで、C0.1~C15が0.1mm単位で測定できます。




測定方法

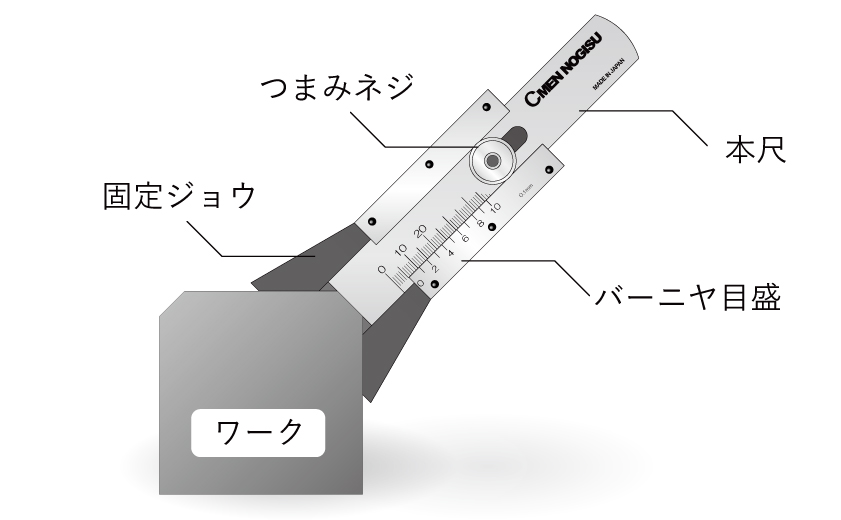

つまみネジを軽くしめ、本体の固定ジョウを測定物に直角に当てます。

本尺をスライドさせてC面へ突きあて、本尺とバーニヤ目盛線の一致したところを読み取ります。


測定値の読み取り方法

一般ノギスと同様に読み取ります。

【測定例】

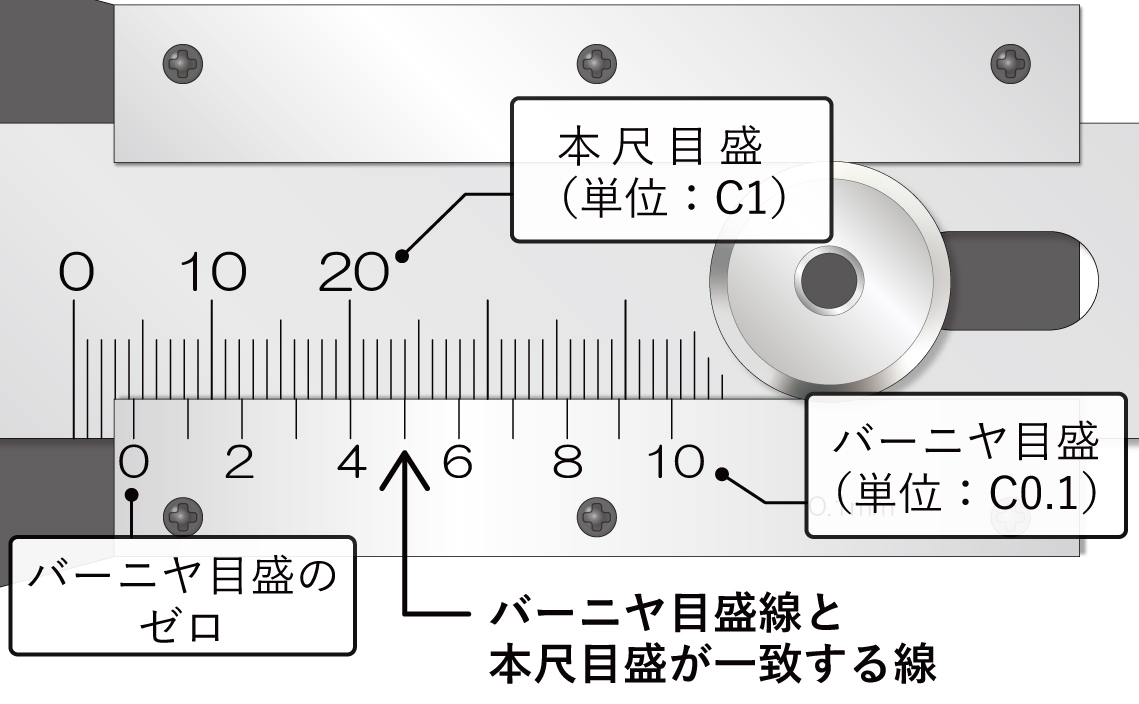

(1) まず、バーニヤ目盛の「0」のところの本尺目盛を読みます。

0が4と5の間にあるのでC4と読みます。

(2)次にバーニヤ目盛線と本尺目盛が一致するところを読み取ります。

バーニヤ目盛は1目盛がC0.1なので、C0.5です。

(3)最後に本尺目盛の数値とバーニヤ目盛の数値を足します。

 (1)のC4+(2)のC0.5=C4.5が測定値です。


穴の内側の面取り測定

穴の内側の面取り測定には、内径φ20以上必要です。



C面ノギスの原理

下図の寸法を面取り寸法のC1といいます。

A寸法はピタゴラスの定理から√2/2=0.707mmとなります。この0.707mmを 1目盛とした本尺目盛線のゼロと、バーニヤ目盛線のゼロが一致したところがC面ゼロとなるように作られています。

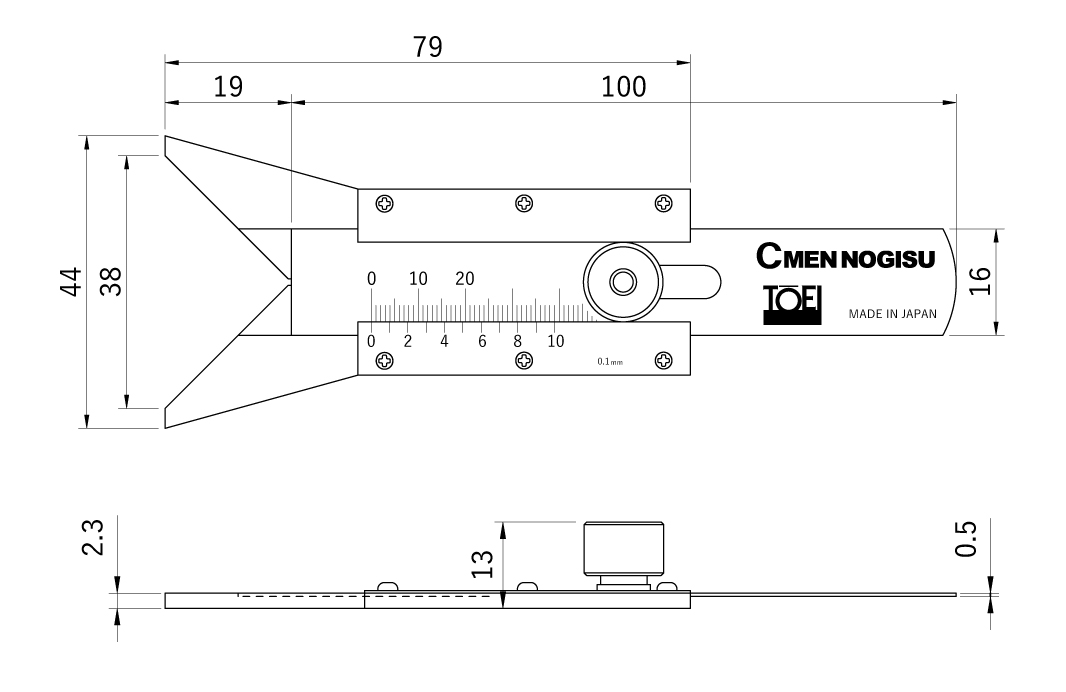

仕様

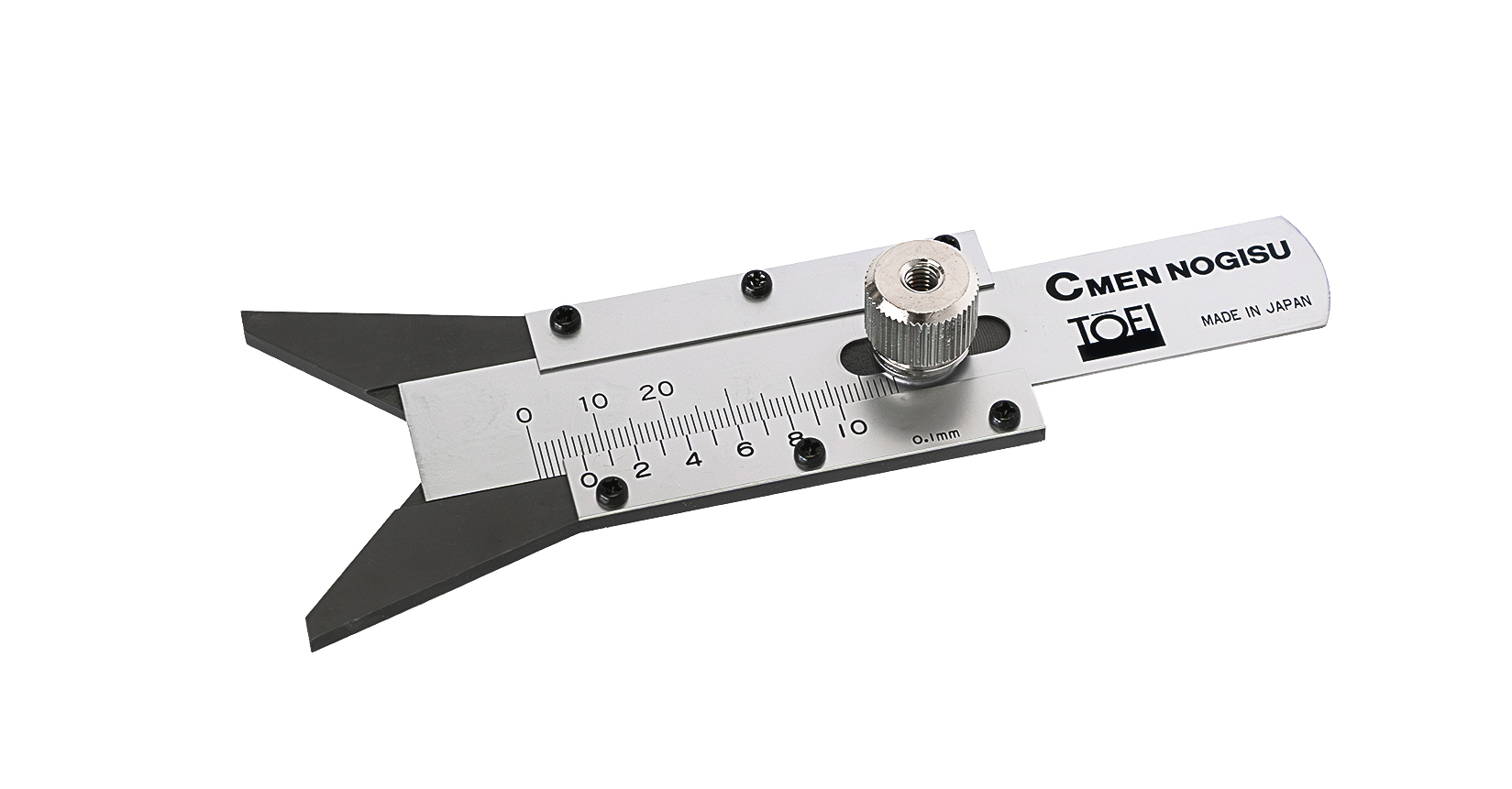

名称 C面ノギス
型式 C-15
最小読取値 C0.1
測定範囲 外接角度90度の面取り角45度でC0.1~C15
測定精度 ±C0.1
材質 本体:SPHC-P リン酸亜鉛メッキ処理 / 本尺:SUS420J2 シルバーメッキ処理
寸法 本体: t2.3mm / 本尺: t0.5mm
価格 ¥5,100
