デジタルCRノギス PAT.

C面とR面の絶対測定!
C面ゲージやラジアスゲージによる目測から正確な数値測定へ

  • C面測定・R測定のデジタル化により正確な数値測定が可能。
  • C面測定、R面測定はボタン操作で簡単に切り替えできます。
  • 測定値は三角関数で演算表示されるため直読できます。
  • ボタン操作で『絶対値測定』とプラスマイナスの測定ができる『比較測定』が可能。
  • Y尺の厚みが6mmあるため、安定した測定ができます。
  • 絶対値校正用マスターゲージ付き。

C面・R寸法のデジタル化で
従来の曖昧な目視測定に頼らない、正確な数値測定へ

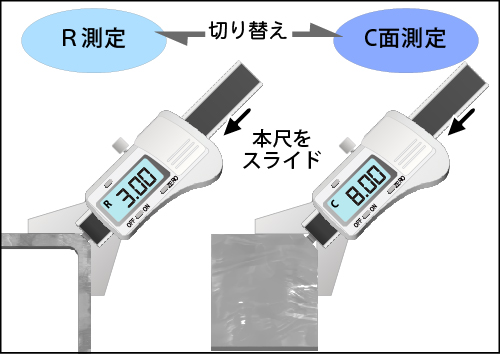

ボタン操作でC面&Rの切り替え測定

C面・R測定

『C/R』ボタンでC面またはR測定を選択し、測定したい面をY尺に当て、本尺をスライドさせて測定します。
測定モードはボタンを押す毎に切り替わります。

絶対値測定・比較測定

『ZERO/ABS』ボタンで絶対値測定と比較測定の切り替えができます。
絶対値測定:原点セットで設定された数値を基準に測定します。
比較測定:任意の寸法をゼロに設定し、その寸法からプラスマイナスの比較測定をします。製品の品質管理や検査等に便利です。

段差のあるワークにはCR0508

「CR1525では干渉してしまう段差のあるワークや小物を測りたい。」
そんなご要望に応え、Y尺の先端を12mmに短くした型番です。

C面はC0.01~C5.00、R面はR0.01~R8.00の範囲で測定できます。

穴の内径はΦ25mm以上で測定可能

穴のC面・R測定はφ25から測定できます。φ25より小さいとデジタルCRノギス本体が穴のふちに干渉してY尺をワークに正しく当てることができず、測定できません。

穴の測定については以下の特性があります。

  • Y尺が厚み6mmのため、穴径が小さくなるほど穴径曲面にY尺が密着しなくなり、測定誤差が大きくなります。
  • 任意の寸法からプラスマイナスの比較ができる『比較測定』に向いています。

穴のC面の絶対値測定には測定誤差が少ないデジタルC面ノギスをお使いください。

測定できるワークの厚みは最小0.8mm

厚み0.8㎜以上のワークが測定できます。厚み0.8㎜未満の場合、Y尺に設けられた逃げ部の原点より内側に入り込んでしまうため、測定できません。

目視測定からデジタル測定へ

従来からC面やR面の測定にはラジアスゲージC面測定ゲージが使用されてきました。これらは何枚ものゲージ板を対象物に当てながら一致する寸法を目測で探していく、使用者によって測定値が変わる曖昧な測定方法です。
一つのゲージで測れる測定範囲はR3.0~R5.0、R0.1~R1.0、等と限られるため、幅広い測定を行うには何セットものゲージを揃える必要があります。さらに各ゲージ板の読み取り単位は0.1刻みまたは0.5刻みと決まっているため、ワークによっては測れないものも出てきます。

従来のC面・R測定ゲージは多数必要

何枚ものゲージ板を当てて測定
寸法によっては測定不可

使用者の目測による曖昧な計測

対して、デジタルCRノギスはボタンの切り替えでC面およびR面の両方が測定できるデジタル計測器です。最大測定範囲はC15.00からR25.00、0.01刻みのため、ラジアスゲージやC面測定ゲージのように何セットも揃える必要がありません。測定方法は対象物にジョウと本尺を当てるだけで済み、作業効率は大幅に改善します。C面・R寸法のデジタルによる可視化で、使用者の目測に左右されない、正確な数値測定が可能になります。

1台でC面とRが測れる、広い測定範囲

作業効率の良い測定方法

デジタル表示による絶対測定

R面の測定可否について

角度90°以内のワーク①

ワーク角度が90°以内で、Rがワークの角度線に接しているものは測定できます。

角度90°以内のワーク②

ワークが90°以内であっても、Rがワークの角度線に接していないものは測定不可です。

角度90°以上のワーク

ワーク角度が90度以上のRは測定できません。

デジタルCRノギスの測定原理

C面測定の原理

図の寸法はC1です。A寸法は三角関数から0.707mmとなります。この0.707mmを演算してC1と直読できるように作られています。

R測定の原理

図の寸法はR1です。A寸法は三角関数から0.414mmとなります。この0.414mmを演算してR1と直読できるように作られています。

デジタルCRノギス 仕様

CR1525

名称 デジタルCRノギス
型番 CR1525
測定対象 C面
ワーク角度90度の面取り角45度
R面
ワーク角度90度以内に外接するR、または円のR
C面寸法測定範囲 C0.01~C15.00
R寸法測定範囲 ワーク角度90度以内に外接するR
R0.01~R25.00
円のR
R0.6~R25.00
寸法 130L×49W(㎜) 厚み:Y尺6㎜ / 本尺2.5㎜
最小表示 C=0.01 / R=0.01
測定精度 C=±0.05 / R=±0.08
材質 ステンレス(SUS420J2)
防じん・防水規格 IP50
使用電池 3Vリチウム電池(CR2032) 1個
付属品 ・校正用マスターゲージ(Φ20±3μm×8L)
・収納ケース
トレサビリティー 校正証明書の発行可能(有償)
価格 ¥39,300

寸法図

CR0508

名称 デジタルCRノギス
型番 CR0508
測定対象 C面
ワーク角度90度の面取り角45度
R面
ワーク角度90度以内に外接するR、または円のR
C面寸法測定範囲 C0.01~C5.00
R寸法測定範囲 ワーク角度90度以内に外接するR
R0.01~R8.00
円のR
R0.6~R8.00
寸法 136L×25W(㎜) 厚み:Y尺6㎜ / 本尺2.5㎜
最小表示 C=0.01 / R=0.01
測定精度 C=±0.05 / R=±0.08
材質 ステンレス(SUS420J2)
防じん・防水規格 IP50
使用電池 3Vリチウム電池(CR2032) 1個
付属品 ・校正用マスターゲージ(Φ20±3μm×8L)
・収納ケース>
トレサビリティー 校正証明書の発行可能(有償)
価格 ¥39,300

寸法図
