段曲げ金型 DANSAR PAT.

挟んだシムの厚さと同じ段差ができる

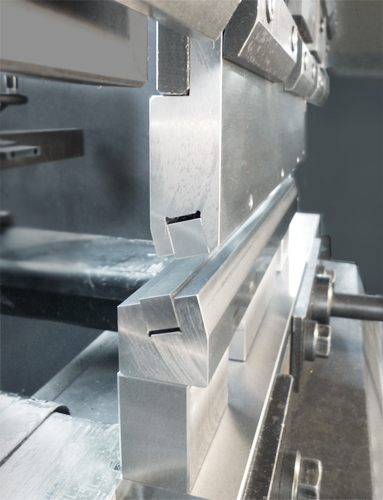

段曲げ金型DANSAR

ボディとブレードとの間に差し込んだシムの厚さに等しい段差がごく簡単にセットでき、 段曲げ工程の易しさが今までの常識を越えた画期的な段曲げ金型です。


使用方法

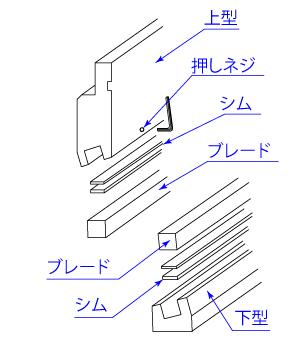

段差の設定

得ようとする段差に等しいシム(複数のシムも可)をA部に差し込み、上型はBのブレードが落ちない程度に、押しネジで止めます。

下型のシムとブレードははめ込んでおくだけでOK。

※シムはお手持ちの板を幅14ミリ程度に切断し、上下同じ条件で入れてください。

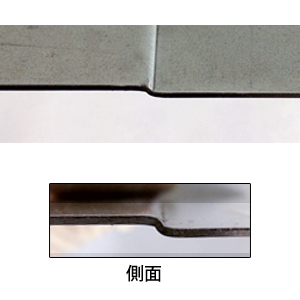

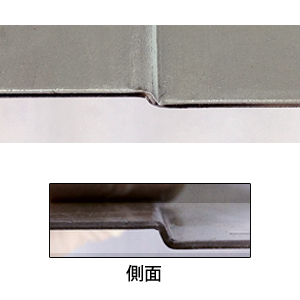

※製品段差が小さな場合や加工圧力が少ない場合は、段差部は鈍角になります。


ピンゲージ位置

クリアランスの調整

10種類各2本のピンゲージが付属しています。

加工する板厚の60~70%の径のピンゲージを金型の両端に挟み、上型に押し当ててボルトを締め付けます。

【付属ピンゲージ】

0.4 0.5 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0

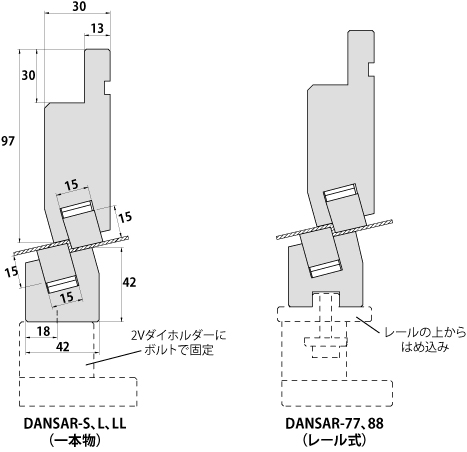

曲げタイプとDANSAR型式の選び方

曲げ方向に干渉部分のない場合

DANSAR-S、L、LL


両端が上向きに立ち上がっている場合

DANSAR-7、7a、8、8a


干渉する部分を除いて段曲げする場合

DANSAR-77、88


仕様

DANSAR アマダ用

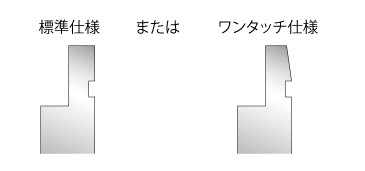

上型は標準仕様(角ミゾ付)またはワンタッチ仕様です。

ご注文時にご指示ください。

型式 上型長さ 下型長さ ブレード長さ 価格(¥)
DANSAR-S L415mm L415mm(ボルト止め) L415mm 78,600
DANSAR-L L835mm L835mm(ボルト止め) L835mm 131,000
DANSAR-LL L1250mm L1250mm(ボルト止め) L1250mm 209,700

DANSAR-7 L435mm/7分割 L415mm一本物(ボルト止め) L415mm一本物 169,700
DANSAR-7a L435mm/7分割 L415mm一本物(ボルト止め) L435mm/7分割 193,800
DANSAR-77 L435mm/7分割 L435mm/7分割(レール式) - 212,200
【分割寸法】 10、15、20、40、50、100、200 計7分割

DANSAR-8 L835mm/8分割 L835mm一本物(ボルト止め) L835mm一本物 248,800
DANSAR-8a L835mm/8分割 L835mm一本物(ボルト止め) L835mm/8分割 272,200
DANSAR-88 L835mm/8分割 L835mm/8分割(レール式) - 303,000
【分割寸法】 10、15、20、40、50、100、200、400 計8分割

DANSAR 東洋工機用

型式 上型長さ 下型長さ ブレード長さ 価格(¥)
DANSAR-S L415mm L415mm(ボルト止め) L415mm 88,200
DANSAR-L L835mm L835mm(ボルト止め) L835mm 163,200
DANSAR-LL L1250mm L1250mm(ボルト止め) L1250mm 261,200

DANSAR-7 L435mm/7分割 L415mm一本物(ボルト止め) L415mm一本物 179,300
DANSAR-7a L435mm/7分割 L415mm一本物(ボルト止め) L435mm/7分割 203,400
【分割寸法】 10、15、20、40、50、100、200 計7分割

DANSAR-8 L835mm/8分割 L835mm一本物(ボルト止め) L835mm一本物 280,800
DANSAR-8a L835mm/8分割 L835mm一本物(ボルト止め) L835mm/8分割 304,400
【分割寸法】 10、15、20、40、50、100、200、400 計8分割

DANSAR コマツ用

型式 上型長さ 下型長さ ブレード長さ 価格(¥)
DANSAR-S L415mm L415mm(ボルト止め) L415mm 95,000
DANSAR-L L835mm L835mm(ボルト止め) L835mm 164,000
DANSAR-LL L1250mm L1250mm(ボルト止め) L1250mm 276,000

DANSAR-7 L435mm/7分割 L415mm一本物(ボルト止め) L415mm一本物 216,000
DANSAR-7a L435mm/7分割 L415mm一本物(ボルト止め) L435mm/7分割 245,000
DANSAR-77 L435mm/7分割 L435mm/7分割(レール式) - 255,000
【分割寸法】 10、15、20、40、50、100、200 計7分割

DANSAR-8 L835mm/8分割 L835mm一本物(ボルト止め) L835mm一本物 320,000
DANSAR-8a L835mm/8分割 L835mm一本物(ボルト止め) L835mm/8分割 347,000
DANSAR-88 L835mm/8分割 L835mm/8分割(レール式) - 365,000
【分割寸法】 10、15、20、40、50、100、200、400 計8分割

所要トン数(SPC 1m辺り)

※参考値としてお使いください。

h=MAX6

hの最小幅は板厚と同じ程度です。

板厚 板厚段差 板厚×2 板厚×3 板厚×4
0.6mm 8 ton/m 10 ton/m 15 ton/m 18 ton/m
0.8mm 13 ton/m 17 ton/m 20 ton/m 23 ton/m
1.0mm 18 ton/m 22 ton/m 27 ton/m 30 ton/m
1.2mm 25 ton/m 30 ton/m 35 ton/m 38 ton/m
1.6mm 43 ton/m 47 ton/m 53 ton/m 58 ton/m
2.0mm 64 ton/m 68 ton/m 77 ton/m -
2.3mm 84 ton/m 90 ton/m 98 ton/m -
