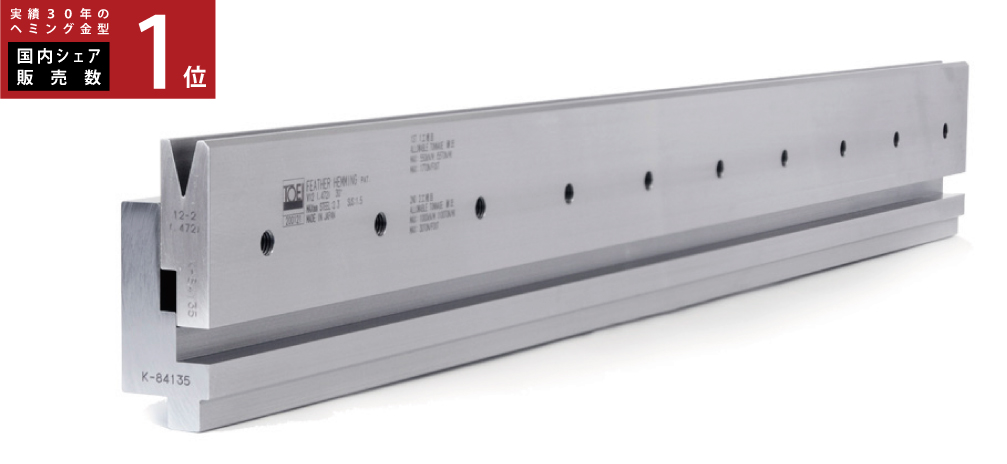

フェザーヘミング PAT.

重いだけのヘミング金型はもう時代遅れ。 軽量ダブルデッキ金型で連続ヘミング加工

発売以来30年、国内販売数1位 の実績を誇るヘミング金型です。

ヘミング加工が金型交換なしで行える

ダブルデッキ構造ならではの鋭角曲げとつぶし曲げの連続加工が、金型交換なしで行えます。

軽量化・保証耐圧の向上

保証耐圧を従来品よりアップさせながら、重量は半分以下の軽量化を達成。

加工時間の短縮

板の仮置き・金型交換が不要になり工数が大幅に削減。従来ヘミング金型の約1/2の加工時間を達成。

フェザーヘミング紹介動画



その他の特長

安全性重視で割れにくい

強度を高めて割れにくくしました。万一割れた場合でもVミゾ位置のアンバランスおよびボルト縫い構造で、割れた金型破片が作業者側に飛散しにくい安全対策を施しています。

高精度&高耐久で精密板金もOK

耐磨耗性に富んだ工具鋼SCM材に全面焼入れ・全面研磨を施し、高精度&高耐久を実現。厚板から薄板の精密板金まで対応できます。

芯合わせ不要で段取り時間短縮

リバーシブル式はダイホルダーが芯出しされていれば新たに芯合わせする必要がありません。

レール式はNo.300のレールが同芯2Vダイ用に芯出しされていれば、新たな芯合わせは必要ありません。

SUSでもつぶし曲げ時にすべらない

つぶし始めに板と金型が当たる位置を上下同一線上に設計。被加工材がステンレスでもすべりにくくなっています。

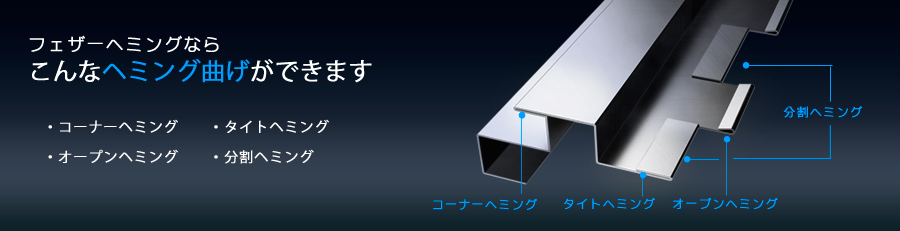

複雑なヘミング曲げができる

分割サイズのフェザーヘミングで、切り欠きやサイドフランジのある製品のヘミングが可能。ダイホルダー取り付けによる加工範囲の拡大で、90°曲げのあるコーナーヘミングも加工できます。

十字曲げ連続加工

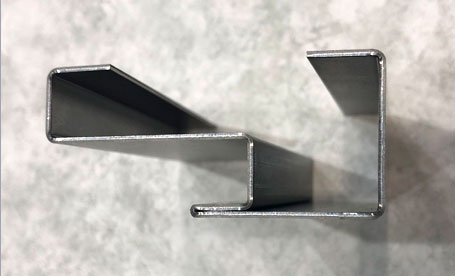

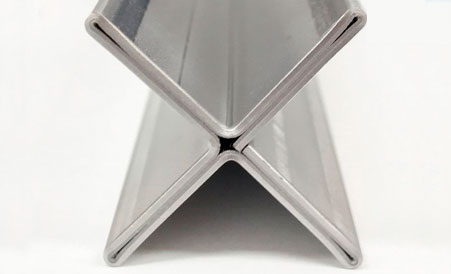

十字曲げサンプル

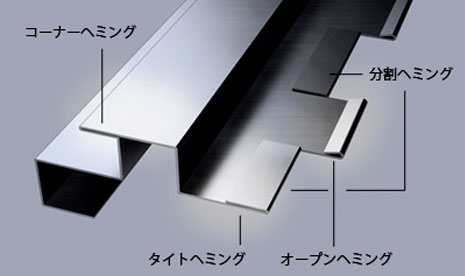

ヘミング加工例

材質 ステンレス(SUS304) t2.0
SUS 2mm オープンヘミング
使用金型 フェザーヘミング厚板リバーシブル式 V12 L=415mm
第1工程 30°曲げ、加工圧力20Ton/M
第2工程 オープンヘミング、加工圧力67Ton/M
オープンヘミングの必要圧力は67Ton/Mとなり、使用フェザーヘミングの保証耐圧内のため加工可能。タイトヘミングは金型保証耐圧を超える130Ton/Mの加圧が必要なため、加工できません。



コーナーヘミング参考寸法図

板厚t1.6の場合

標準タイプ:10.5mm min.
高ハイトタイプ:8.5mm min.

板厚t2.3の場合

厚板タイプ:16.0mm min.

曲げキズの軽減対策

フェザーヘミング使用時に発生する曲げキズの予防対策として、Vミゾの肩Rを大きくしたり、ハードクロームメッキ加工の特殊対応を行っています。金型お問い合わせ時に合わせてご相談ください。

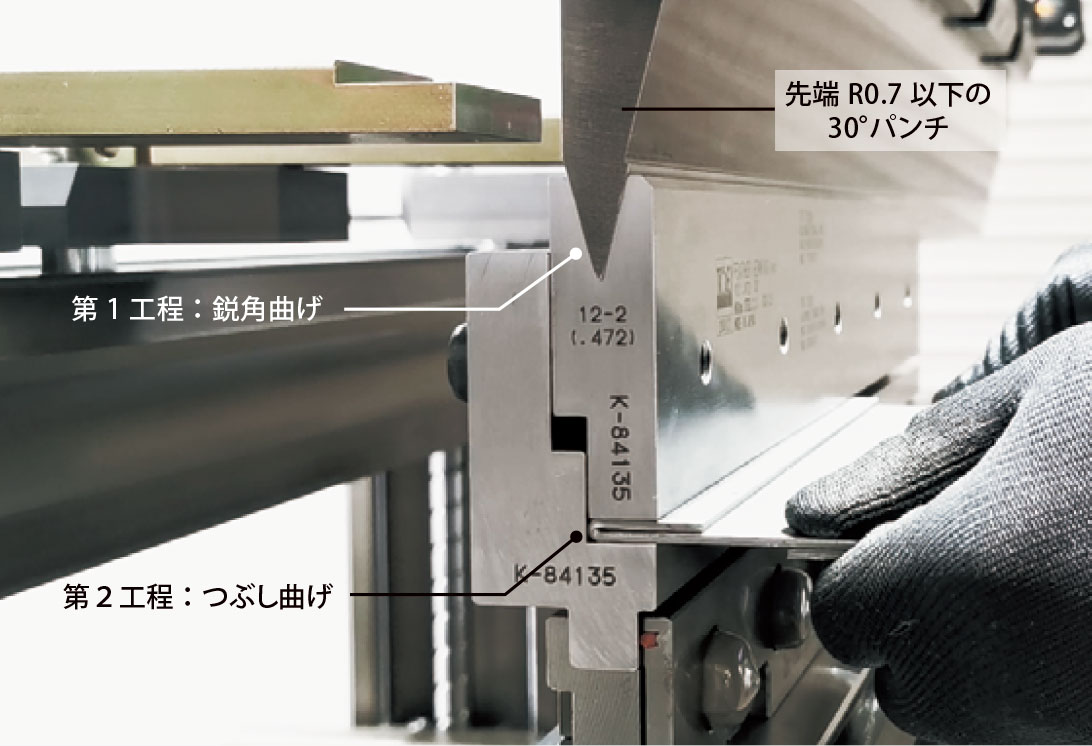

適応パンチについて

パンチは先端R0.7以下の30°パンチを使用してください。

パンチ先端Rが摩耗等により大きくなっていると、パンチにVミゾが喰いついて金型およびダイホルダーが持ち上がり、脱落して大変危険です。 パンチ先端R0.7以下のものを使用する場合でも、安全のため本体をスライド(テーブル)にしっかりと固定してください。

非適応パンチ

先端R0.7以下の30°パンチであっても、ヘミングパンチ以外のパンチは使用できません。

ヘミングには耐圧不足であると共に、パンチにVミゾが喰いついて金型およびダイホルダーが持ち上がり、脱落して大変危険です。

適応メーカー

アマダ、コマツ、東洋工機、相澤鐵工所、日清紡、ヤマザキマザック、村田機械

金型長さ

標準

 L=835mm  S=415mm

一本物は最大長2500mmまで製作します。

分割

 8分割(470mm÷8)分割寸法 45・50・50・55・60・65・70・75=計470mm

 11分割(825mm÷11)分割寸法 50・55・60・65・70・75・80・85・90・95・100=計825mm

 ※ボルト式は分割はありません。

分割はバラ売りの他、任意寸法の製作もします。

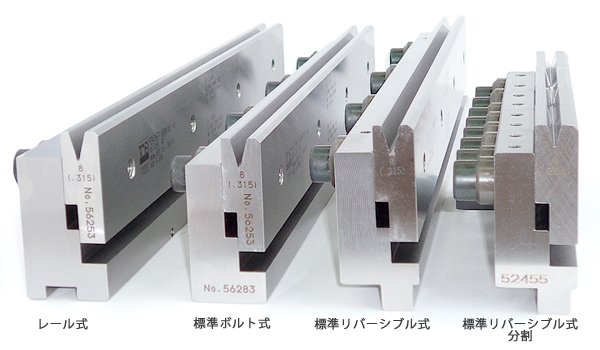

仕様・価格

アマダ

厚板リバーシブル式 NEW V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 10 SPCC=2.0mm
SUS=1.5mm
第1工程=55ton/m
第2工程=100ton/m
【L835】¥245,000
【S415】¥147,000
【8分割】¥352,000
【11分割】¥432,000
【L835】19kg
【S415】10kg
【8分割】11kg
【11分割】19kg
12 SPCC=2.3mm
SUS=1.5mm
Vミゾ選定 SUS1.5tのヘミング曲げ=ミゾ幅V10を推薦します。
SUS1.5t、鉄2.3t両方のヘミング曲げ=ミゾ幅V12を推薦します。
*Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー(※) 分割1VダイホルダーR、油圧1Vダイホルダー、FEAT(フィート)AFHダイホルダー
標準リバーシブル式 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥190,000
【S415】¥115,000
【8分割】¥273,000
【11分割】¥335,000
【L835】16kg
【S415】8kg
【8分割】9kg
【11分割】16kg
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー(※) 分割1VダイホルダーR、油圧1Vダイホルダー、FEAT(フィート)AFHダイホルダー
高ハイトリバーシブル式 NEW V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥213,000
【S415】¥128,000
【8分割】¥306,000
【11分割】¥376,000
【L835】19kg
【S415】11kg
【8分割】12kg
【11分割】19kg
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー(※) 分割1VダイホルダーR、油圧1Vダイホルダー、FEAT(フィート)AFHダイホルダー

(※)標準リバーシブル式、厚板リバーシブル式、高ハイトリバーシブル式は旧タイプの1VダイホルダーNo.080(L=1050mm)、No.081(L=1260mm)には取付けできません。

標準ボルト式 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥145,000
【S415】¥87,000
【L835】15kg
【S415】8kg
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー 2Vダイホルダー(取り付けボルトM8-ピッチ209mm)
高ハイトボルト式 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥168,000
【S415】¥99,000
【L835】21kg
【S415】11kg
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー 2Vダイホルダー(取り付けボルトM8-ピッチ209mm)
厚板ボルト式 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 10 SPCC=2.0mm
SUS=1.5mm
第1工程=55ton/m
第2工程=100ton/m
【L835】¥185,000
【S415】¥111,000
【L835】18kg
【S415】9kg
12 SPCC=2.3mm
SUS=1.5mm
Vミゾ選定 SUS1.5tのヘミング曲げ=ミゾ幅V10を推薦します。
SUS1.5t、鉄2.3t両方のヘミング曲げ=ミゾ幅V12を推薦します。
*Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
適応ダイホルダー 2Vダイホルダー(取り付けボルトM8-ピッチ209mm)
レール式 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格 重量
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥170,000
【S415】¥102,000
【8分割】¥245,000
【11分割】¥300,000
【L835】18kg
【S415】9kg
【8分割】10kg
【11分割】18kg
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、肩Rの大きさは特注対応しています。
適応ダイホルダー 2Vダイレール(アマダ型番No.300 コマツ型番No.814、815、816)

東洋工機

標準東洋 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥170,000
【S415】¥102,000
【8分割】¥245,000
【11分割】¥300,000
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
高ハイト東洋 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格
30° 6 SPCC=1.2mm
SUS=1.0mm
第1工程=50ton/m
第2工程=80ton/m
【L835】¥193,000
【S415】¥115,800
【8分割】¥274,000
【11分割】¥335,000
8 SPCC=1.6mm
SUS=1.2mm
Vミゾ選定 Vミゾ幅、高さ、肩Rの大きさは特注対応しています。
厚板東洋 V角度 V幅 板厚MAX 保証耐圧 サイズ・価格
30° 10 SPCC=2.0mm
SUS=1.5mm
第1工程=55ton/m
第2工程=100ton/m
【L835】¥208,000
【S415】¥124,800
【8分割】¥294,000
【11分割】¥360,000
12 SPCC=2.3mm
SUS=1.5mm
Vミゾ選定 SUS1.5tのヘミング曲げ=ミゾ幅V10を推薦します。
SUS1.5t、鉄2.3t両方のヘミング曲げ=ミゾ幅V12を推薦します。
*Vミゾ幅、高さ、肩Rの大きさは特注対応しています。

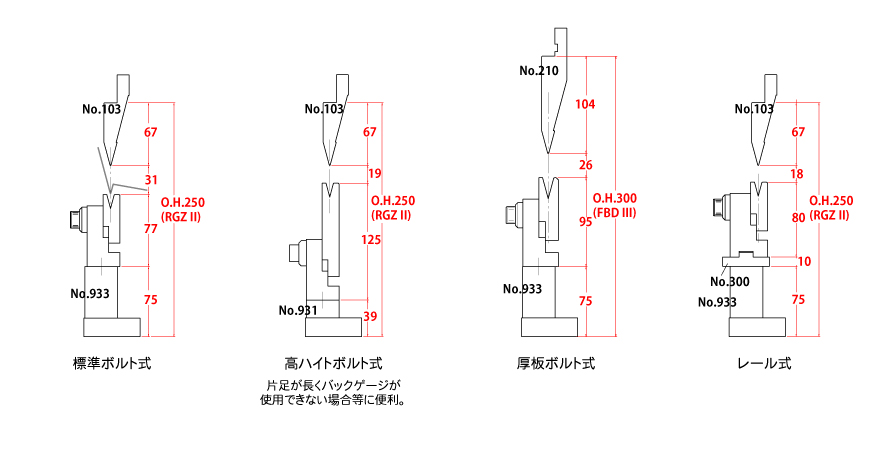

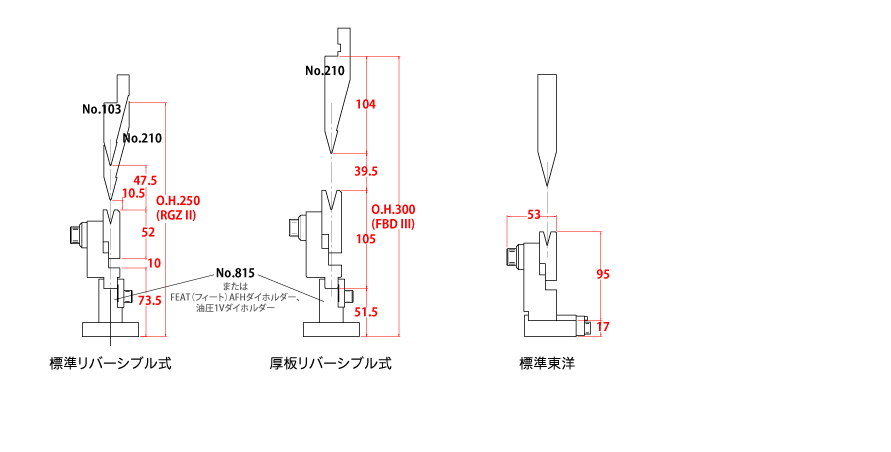

取り付け例
