東洋工機用マルチクランプ金具 PAT.

アマダ金型を使用している東洋工機ブレーキ対応

主な特長

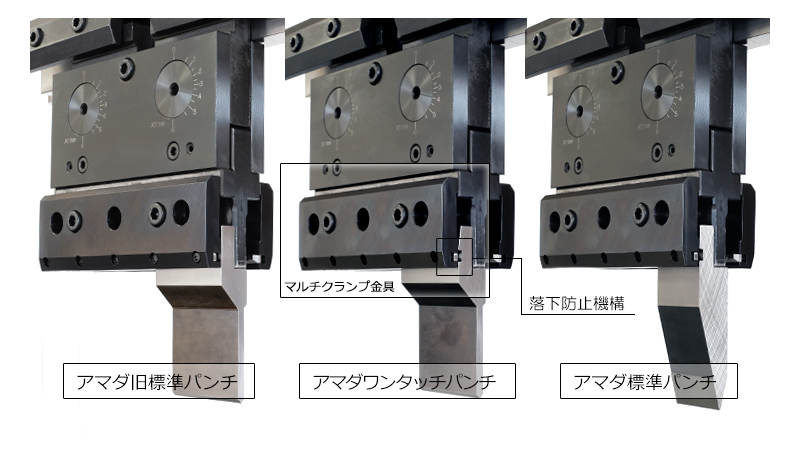

  • アマダ金型を使用している東洋工機ブレーキ対応。
    東洋工機ブレーキにアマダ金型使用のための中間板を取り付けていれば、中間板の締め金具をマルチクランプ金具に交換することで、ワンタッチ仕様・標準仕様・旧標準仕様のパンチ全てがクランプできます。
  • 落下防止機構により、ミゾ付パンチは安全に金型交換ができるようになります。
  • パンチは、マルチクランプ金具の横または下からセットできます。

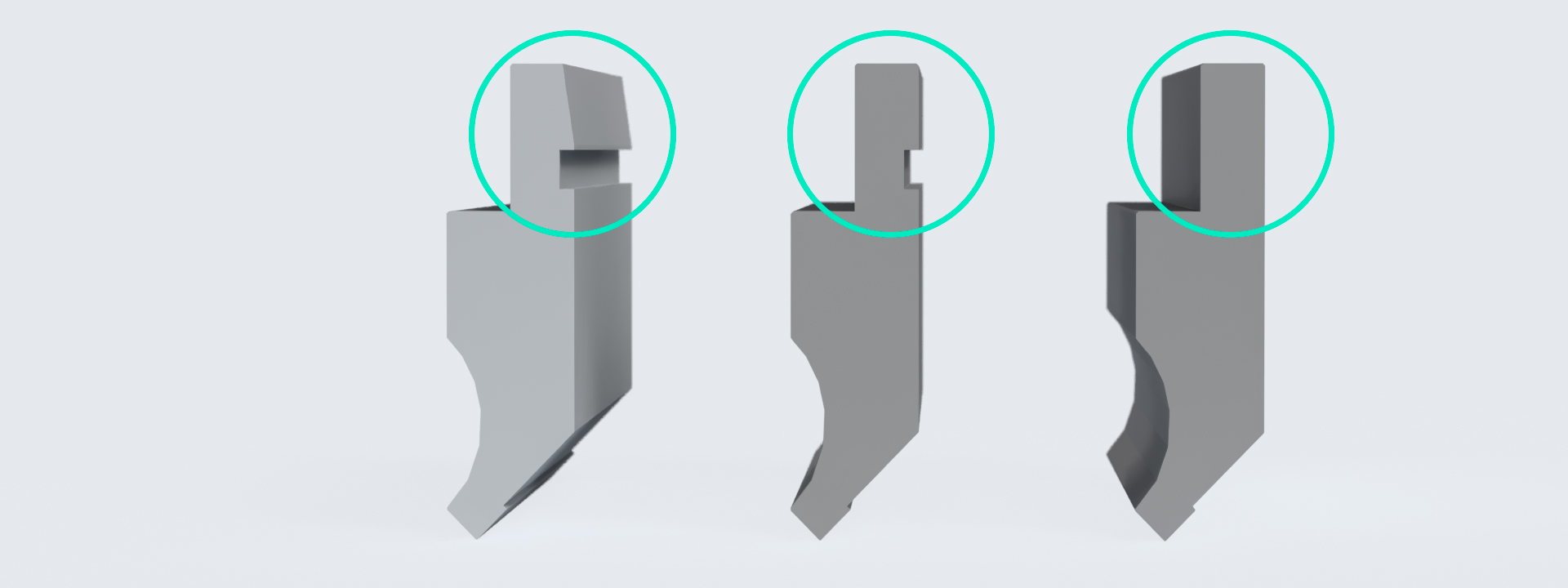

全クランプ形状のアマダパンチが使用可能

使用方法

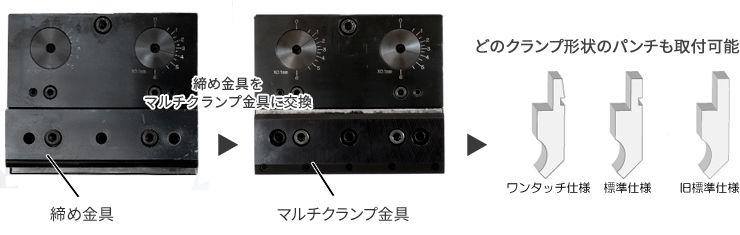

中間板の締め金具をマルチクランプ金具に交換します。中間板の締め金具固定ボルトとスプリングは既存中間板のものをご使用ください。。

東洋工機パンチは非対応

東洋工機のパンチには対応していません。
使用可能なパンチはアマダ金型のみとなります。

曲げ範囲について

30°鋭角曲げをすると、加工ワークがマルチクランプ金具へ干渉します。 干渉したまま曲げると加工製品にキズや精度不良をおこす原因となりますので、干渉しない範囲でご使用ください。

パンチのクランプ形状と安全対策に関して

「落下の恐れがない金型固定装置」が原則義務化

労働安全衛生規則の改正により、機械の金型固定装置は落下の恐れがない物を使用する事が原則義務化されました。
旧型中間板は、落下防止の対策を早急に取る必要性に迫られています。

落下防止対策に・・・パンチのクランプ形状変更

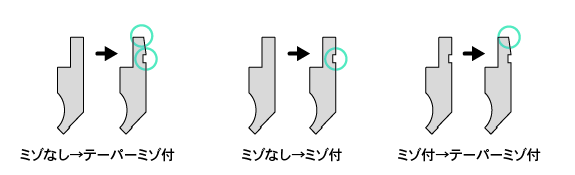

パンチのクランプ形状を変える追加工を行っています。
ミゾ付きやテーパーミゾ付きクランプ形状に加工したパンチとマルチクランプ金具の組み合わせで、旧型プレスブレーキでも安全に金型交換ができるようになります。

価格につきましては、お気軽にお問い合わせください。

仕様

中間板の締め金具固定ボルトとスプリングは、既存中間板のものをご使用ください。

型番、固定ボルト位置図

東洋工機用
表側裏側
型番　MKT-01AMKT-01B
