Press Brake

Sheet metal tools

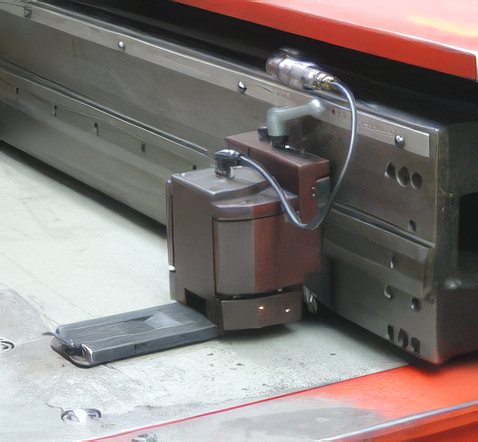

タレパンクランプ アマダNCT用

パンチで打ち抜いたり、ぶつけて壊れたクランプベースは
簡単に取り替え交換できます

タレパンクランプのφ9.8の位置決め穴(ストレートピンの2箇所※)を、お手持ちのリーマー等でφ10.0に仕上げるだけで簡単に取り替えが出来ます。

※ストレートピンの太さは通常φ10.0ですが、太さの違うものもあります。ご確認ください。

・取扱説明書付き。

・クランプベースのみの販売です。

仕様・価格

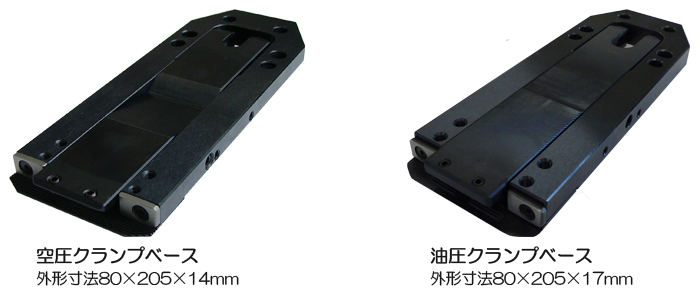

タレパンクランプ アマダNCT用

商品番号 名称 寸法 価格(¥)
NCT-K 空圧クランプベース 80×205×14mm 59,000
NCT-U 油圧クランプベース 80×205×17mm 66,300
NCT-A ARIESクランプベース
(ARIES222&224)
64×180×14mm 92,000

突当板・クランププレート

部品図 商品番号 名称 価格(¥)

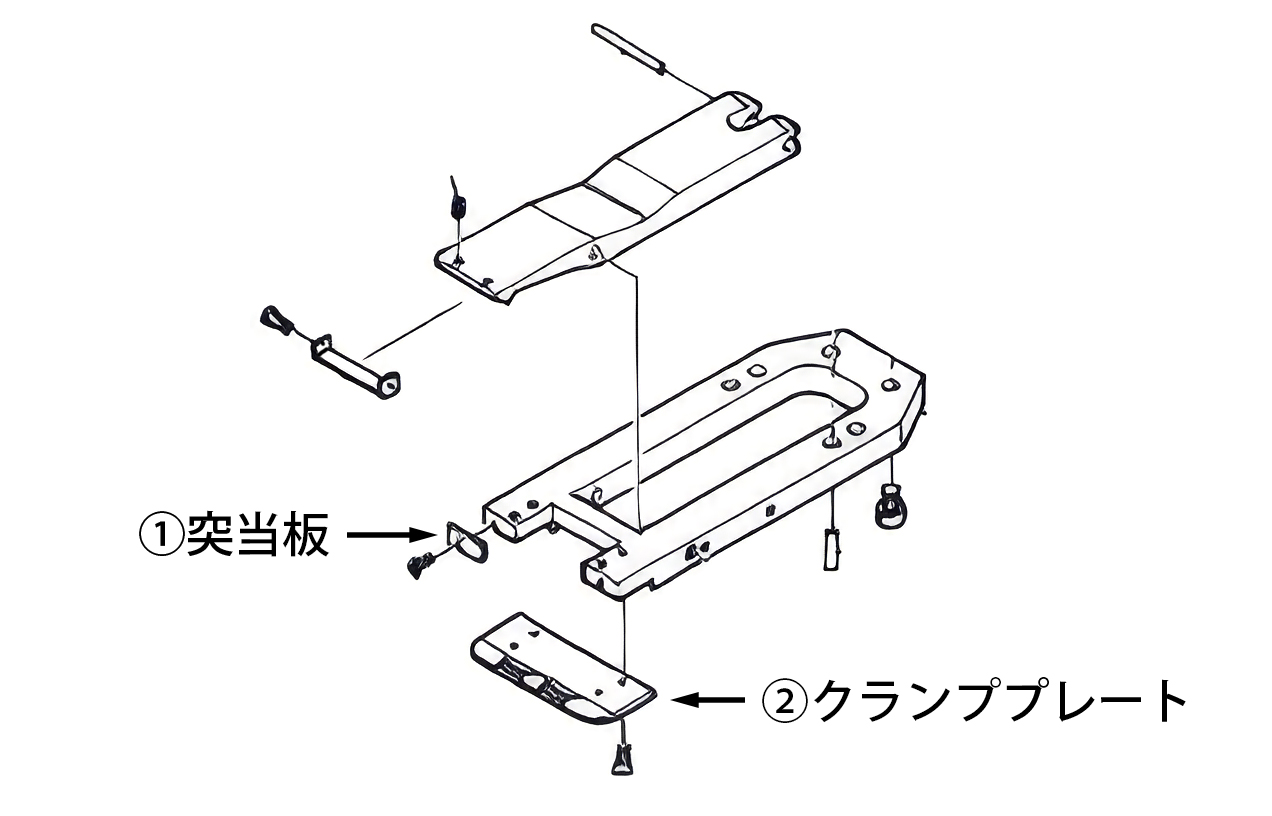

突当板・クランププレート図 ①突当板

(ネジ付き)
NCT-K1 突当板 2個セット 3,900
NCT-A1 ARIES用突当板 2個セット
(ARIES222&224)
4,600
②クランププレート

(ネジ付き)
NCT-K2 兼用クランププレート 7,800
NCT-A2 ARIES用クランププレート
(ARIES222&224)
9,800

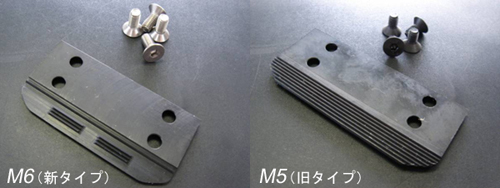

クランププレート寸法

空圧・油圧兼用クランププレートはM6用(新タイプ)とM5用(旧タイプ)があります。ご指示ください。

空圧・油圧兼用クランププレート ARIES用クランププレート
M6(新タイプ)銀ビス M5(旧タイプ)黒ビス M5 黒ビス
前面3山2溝 前面7溝 前面6溝

タレパンクランプのリーマー加工

ご注文のタレパンクランプに位置決め穴のリーマー加工をします。

ご注文時に、ご使用タレパンクランプのストレートピンの太さをご連絡ください。

価格

クランプベースのリーマー加工 ¥5,000

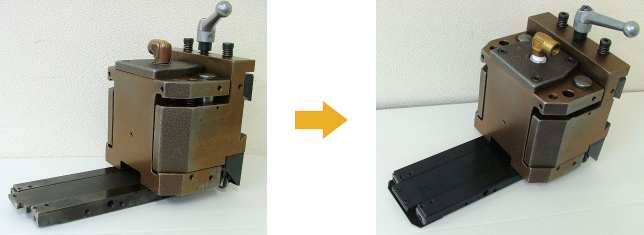

クランプベース組み替え交換修理

各クランプベースを本体へ組み換える交換修理にも対応。

打ち抜いて壊れたクランプもこの通り修理いたします。

クランプ修理・組み換え

クランプベースを本体ごと当社へお送りください。組み換え交換修理のうえ、ご返却いたします。

・弊社への発送料金はお客様にてご負担ください。交換修理後のご返却送料は弊社が負担いたします。

・製品到着後7日目に発送いたします。

商品番号 名称 価格(¥)
NCT1 空圧クランプベース 組み換え交換修理 84,800
NCT2 油圧クランプベース 組み換え交換修理 94,300
NCT3 ARIESクランプベース 組み換え交換修理 120,000
