スケールキャリパー

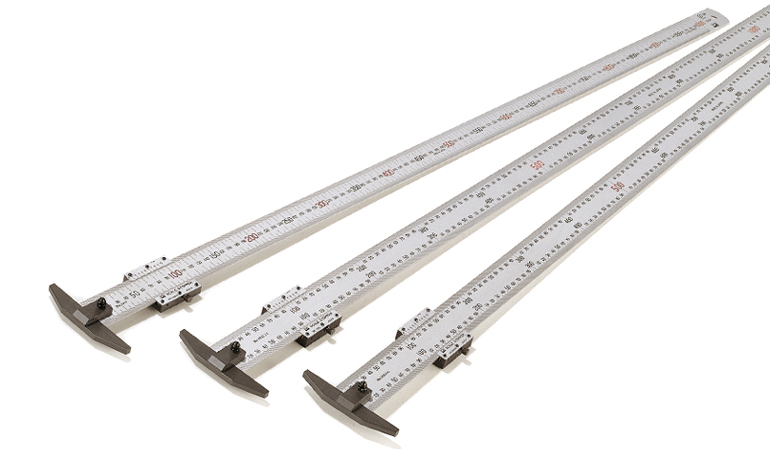

0.1mm単位で読み取れる、バーニヤ・ストッパー付キャリパー

  • JIS 1級スケールに、Ｔ形フックと0.1mm目盛のバーニヤ・ストッパーをプラス。
  • 厚み0.4mmのバーニヤ目盛板が視差による読み取り誤差を追放。
  • ストッパー内部に銅板スプリングを内蔵し、スケールとのガタを追放。
  • 測定物に密着させて測れるので、測定誤差が少ない。

ワークに密着できるため誤差が少なく、簡単に測定できます

T型フックをワークの端をひっかければ目視での位置合わせは不要。バーニヤ付きストッパーの目盛で寸法を読み取ります。

仕様

材質　スケール：SUS420J2（ステンレス）　ストッパー：S50C　T型フック：S45C（鉄）
トレサビリティー　校正証明書の発行可能（有償）　※シルバースケール部分のみの校正証明書となります。

型式 最大測定長* 測定精度 最小読取値 スケール規格 T型フック寸法 ストッパー寸法 スケール厚み/幅寸法 価格
SC600 600mm ±0.20mm 0.1mm JIS１級シルバー仕上 100 x 16 x 6t mm 50L x 44w x 9t mm 1.2 / 30mm ¥13,100
SC1000 1000mm ±0.20mm 0.1mm JIS１級シルバー仕上 100 x 16 x 6t mm 50L x 49w x 9t mm 1.5 / 35mm ¥21,200
SC1500 1500mm ±0.25mm 0.1mm JIS１級シルバー仕上 100 x 16 x 6t mm 50L x 54w x 12t mm 2.0 / 40mm ¥45,000
SC2000 2000mm ±0.30mm 0.1mm JIS１級シルバー仕上 100 x 16 x 6t mm 50L x 54w x 12t mm 2.0 / 40mm ¥53,400
SC3000 3000mm ±0.50mm 0.1mm シルバー仕上（JIS規格なし） 100 x 16 x 6t mm 50L x 54w x 12t mm 3.0 / 40 mm ¥82,900

* 最大測定長とはJIS１級スケールの最後端の目盛線を表します。バーニヤ付ストッパーでの最小読取値を保証するものではありません。

側面図

(*1)の寸法はスケールの長さにより変わります。詳細は一覧表内の最大測定長とスケール厚みをご参照ください。
（*2）の寸法はストッパーの型式により変わります。

スケールとノギスの精度比較

JIS 1級スケール（JIS B7516より） JIS 1級ノギス（JIS B7507より）
長さ（mm） 長さの許容差 最大測定長 総合誤差
最大読取値0.1mmの場合
500以下 ±0.15mm 300mm ±0.10mm
500を越え1000以下 ±0.20mm 600mm ±0.15mm
1000を越え1500以下 ±0.25mm 1000mm ±0.20mm
1500を越え2000以下 ±0.30mm 1000mmを越えるJIS規格なし
