スケールストッパー

0.1mm単位で読み取れる、バーニヤ・ストッパー付スケール

  • JIS 1級スケールに0.1mm目盛のバーニヤ・ストッパーをプラス。
  • 厚み0.4mmのバーニヤ目盛板が視差による読み取り誤差を追放。
  • ストッパー内部に銅板スプリングを内蔵し、スケールとのガタを追放。固定が確実にでき、ずれることがありません。

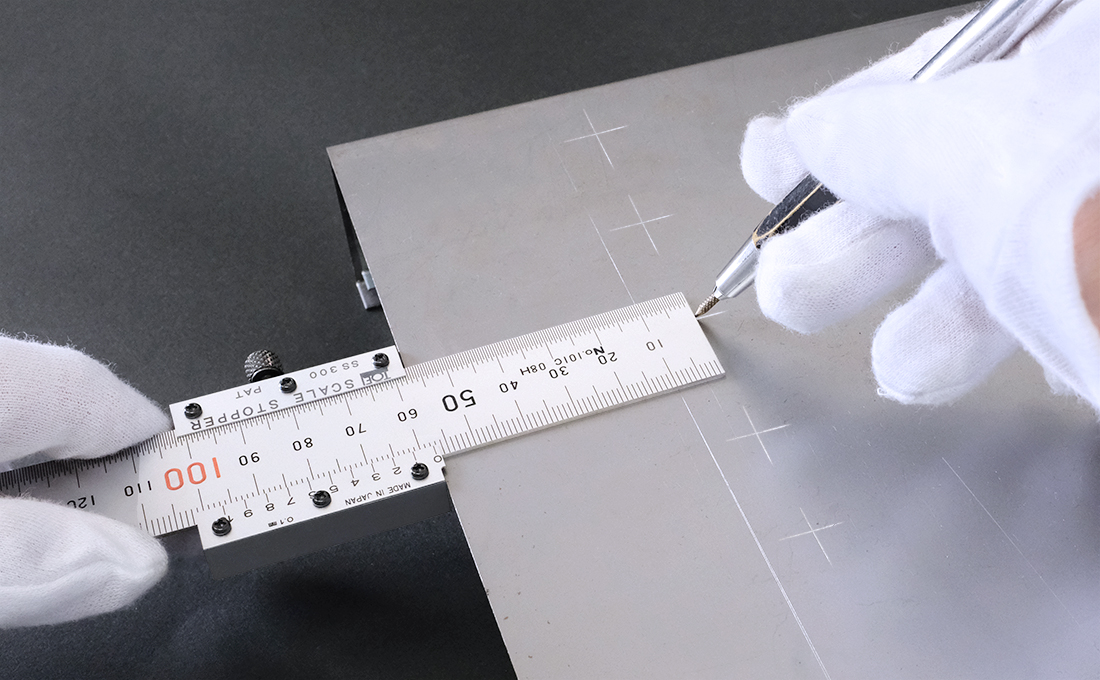

  • 先の細いケガキ針との併用でハイトゲージがわりに使用できます。

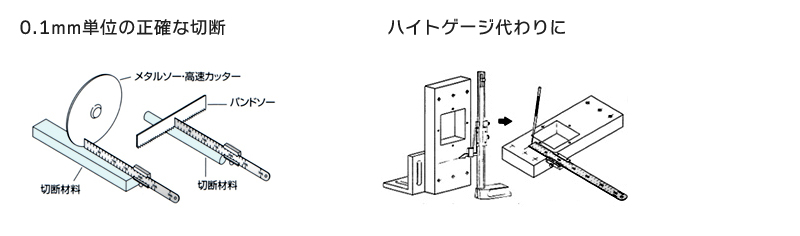

ハイトゲージ代わりに

大きなワーク、長いワークを定盤上に立てることなく、0.1mm単位でケガキ線が引けます。

数の多いケガキが素早くできる

数の多いくり返しのケガキ線が正確・迅速に引けます。

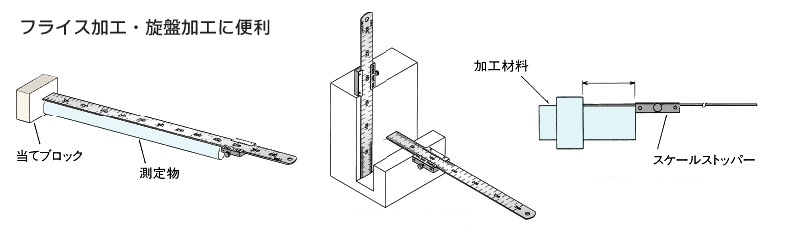

Rや面取り付きの箇所も正確に測定

Rや面取り付きの測定基準にストッパーを当てて、目視で測りにくい箇所も簡単に測れます。

段差のあるワークの測定、深さの測定も可能

ストッパーを当てて簡単に測ることができます。

仕様

スケールストッパー ストッパー本体(スケールなし)

ストッパー材質: S50C(鉄)

型式 適合スケール 最小読取値 測定精度 ストッパー寸法 価格
SS300B JIS 1級300mmスケール 0.1mm 0.1mm 44L x 38w x 9t mm ¥4,960
SS600B JIS 1級600mmスケール 0.1mm 0.1mm 50L x 44w x 9t mm ¥5,780
SS1000B JIS 1級1000mmスケール 0.1mm 0.1mm 50L x 49w x 9t mm ¥6,610
SS1500B JIS 1級1500mmスケール 0.1mm 0.1mm 50L x 54w x 12t mm ¥15,400
SS2000B JIS 1級2000mmスケール 0.1mm 0.1mm 50L x 54w x 12t mm ¥15,400
SS3000B 3000mmスケール 0.1mm 0.1mm 50L x 54w x 12t mm ¥18,200

スケールストッパー(スケール付き)

ストッパー材質: S50C(鉄)
スケール材質:SUS420J2(ステンレス)
トレサビリティー:校正証明書の発行可能 (有償)  シルバースケール部分のみの校正証明書となります。

型式 最大測定長* 測定精度 最小読取値 スケール規格 ストッパー寸法 スケールの厚み/幅 価格
SS300 300mm ±0.15mm 0.1mm JIS 1級シルバー仕上 44L x 38w x 9t mm 1.0 / 25 mm ¥5,780
SS600 600mm ±0.2mm 0.1mm JIS 1級シルバー仕上 50L x 44w x 9t mm 1.2 / 30 mm ¥7,300
SS1000 1000mm ±0.2mm 0.1mm JIS 1級シルバー仕上 50L x 49w x 9t mm 1.5 / 35 mm ¥9,920
SS1500 1500mm ±0.25mm 0.1mm JIS 1級シルバー仕上 50L x 54w x 12t mm 2.0 / 40 mm ¥36,500
SS2000 2000mm ±0.3mm 0.1mm JIS 1級シルバー仕上 50L x 54w x 12t mm 2.0 / 40 mm ¥43,500
SS3000 3000mm ±0.5mm 0.1mm シルバー仕上(JIS規格なし) 50L x 54w x 12t mm 3.0 / 40 mm ¥71,600

* 最大測定長とはJIS1級スケールの最後端の目盛線を表します。バーニヤ付ストッパーでの最小読取値を保証するものではありません。

側面図

(*1)の寸法はストッパーの型式により変わります。
(*2)の寸法はスケールの長さにより変わります。詳細は仕様表内の最大測定長とスケールの厚みをご参照ください。
