電動タッパーWIDE用

エンザートオプション NEW

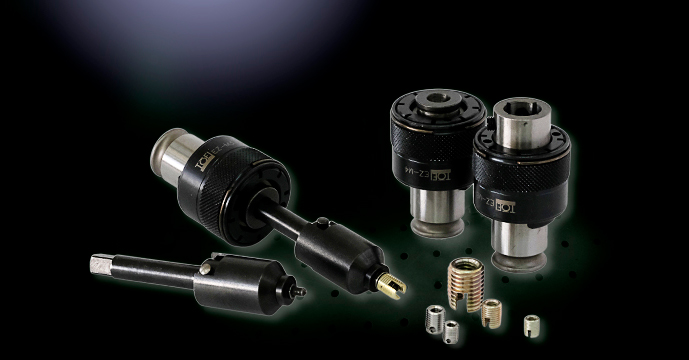

・エンザートコレットチャック

・エンザート挿入工具

M2.5~M8対応

アルミや樹脂等、ねじ山がつぶれやすい母材にエンザートでめねじ補強!

ボール盤ではできない大型ワークの悩みを解決

ワイドレンジのタップ加工ツール『電動タッパーWIDE』に、めねじ補強ツールのエンザートオプションを追加。

専用コレットチャック&挿入工具を使って、ボール盤では加工できないような大きなワークにもエンザート挿入ができるようになります。

エンザートについて詳しくはこちら

自在に動くフリーアームで大きなワークから小物まで加工ができる

半径980mm、直径1960mmが電動タッパーWIDEの最大可動範囲。

加工範囲は半径約200~900mm、上下480mm。

自在に動くフリーアームにより、ボール盤のポストに当たって加工できないワークや作業台に乗らない大きなワークにも加工できます。

垂直±1°の正確なエンザート挿入

工具の先端をどこへ移動させても垂直精度±1°を保つ機構により、360°回転のフリーアーム操作でもツールが斜めになって加工不良が出ることなく、正確なエンザート挿入ができます。

エンザート挿入の深さ調整

電動タッパーWIDEの深さ調整機能でエンザート挿入深さを設定できます。 ストッパーの先端がワークに触れるとリミットスイッチにより回転が自動停止。目測での加工不良を防ぎます。

オートリバース非対応 挿入後、回転が停止したら逆転ボタンを押してリリースしてください。

工具不要のワンタッチ脱着

コレットチャックは工具を使わず脱着できるワンタッチ仕様。サイズ違いの工具やタップ加工への切り替えが簡単に行なえます。

M2.5、M3、M4の挿入工具はコレットチャックに差し込むだけで固定されます。

トルククラッチ機構で工具の折損を防止

コレットチャックは安全トルククラッチ機構付き。過負荷がかかったり、工具の先端が底突きすると空転して工具の破損を防ぎます。

アルマイト処理したアルミの下穴について

アルマイト処理がしてあるアルミ材は硬化部分を取り除けばエンザート挿入できます。

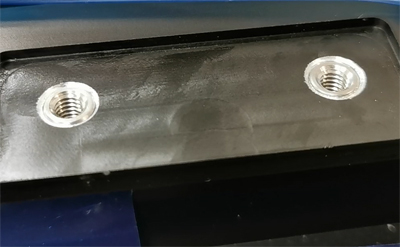

写真はアルマイト処理をした後に下穴を加工して、エンザートを挿入したものです。

※アルマイト加工を行った下穴にエンザートを挿入すると、エンザートが割れる場合があります。

エンザート深さ調整方法

深さ調整ストッパーでの加工深さ設定方法。

工具破損の不安を拭う

安全トルククラッチ機構で過負荷、底突きからの工具破損を防ぎます。

ワイドレンジのタップ加工ツール

電動タッパーWIDE

最大可動範囲が直径1960mmのタップ加工ツール

上下の加工範囲は480mm

垂直精度±1°で誰でも正確なタップ加工

適応タップサイズ M3~M16

詳細はこちら

仕様

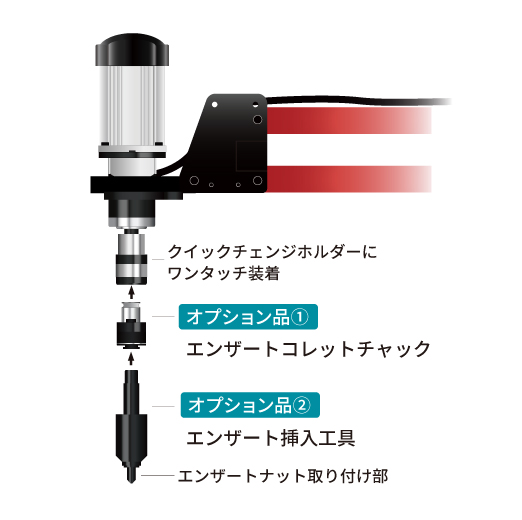

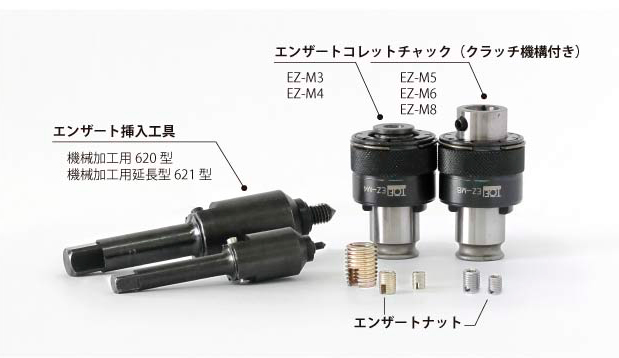

エンザートコレットチャック (オプション①)

エンザート挿入工具 機械加工用620型、621型に対応。

電動タッパーWIDE専用品 エンザートコレットチャックは深さ調整機能付きの電動タッパーWIDE専用品です。深さ調整機能がない『エアータッパーWIDE』には使用しないでください。工具がワークに衝突し破損の原因となります。

エンザートのサイズ毎にコレットチャックが必要です。 各コレットチャックは工具サイズ毎の許容トルク値に設定されています。シャンク径が同じであっても、適応サイズ以外のエンザート工具は安全トルククラッチ機構が作動せず工具の折損につながるため、使用しないでください。

表1 エンザートコレットチャック

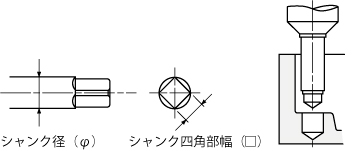

タイプ 型番 適応エンザートサイズ シャンク径(Φ) シャンク四角部幅(□) 価格
M2.5~M3専用 EZ-M3 M2.5~M3 8 6.3 ¥15,000
M4専用 EZ-M4 M4 8 6.3 ¥15,000
M5専用 EZ-M5 M5 12.5 10 ¥15,000
M6専用 EZ-M6 M6 12.5 10 ¥15,000
M8専用 EZ-M8 M8 12.5 10 ¥15,000

※ M10以上のものは取り扱いがありません。

エンザート挿入工具 (オプション②)

・機械加工用620型

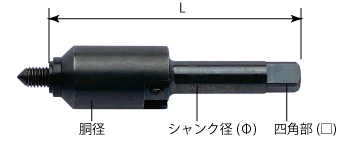

タイプ 型番 サイズ 胴径 シャンク径(Φ) シャンク四角部幅(□) 全長(L) 価格
機械加工用620型 620-025 M2.5 18 8 6.3 78 ¥13,500
620-030 M3 18 8 6.3 78 ¥13,500
620-040 M4 18 8 6.3 78 ¥13,500
620-050 M5 24 12.5 10 95 ¥16,500
620-060 M6 24 12.5 10 95 ¥16,500
620-080 M8 24 12.5 10 95 ¥16,500

・機械加工用延長型621型

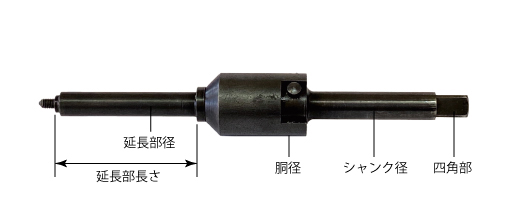

タイプ 型番 サイズ 胴径 シャンク径(Φ) シャンク四角部幅(□) 全長(L) 延長部長さ 延長部径 価格
機械加工用
延長型621型
621-025 M2.5 18 8 6.3 118 40 7 ¥21,500
621-030 M3 18 8 6.3 118 40 7 ¥21,500
621-040 M4 18 8 6.3 118 40 7 ¥21,500
621-050 M5 24 12.5 10 145 50 9 ¥23,500
621-060 M6 24 12.5 10 145 50 10 ¥23,500
621-080 M8 24 12.5 10 145 50 12 ¥23,500


エンザートとは

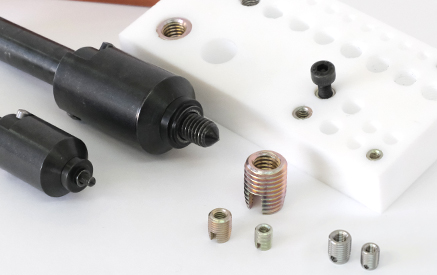

エンザートはねじ山がつぶれやすい樹脂やアルミ等、やわらかい素材に使用できるインサートナットです。

外径に切られたねじで相手材を切っていくセルフタッピングインサートで、前タップ加工が必要ありません。

エンザートでめねじ補強することにより、ワークの強度向上、パーツの樹脂化・アルミ化による軽量化等に役立ちます。
