電動タッパーWIDE

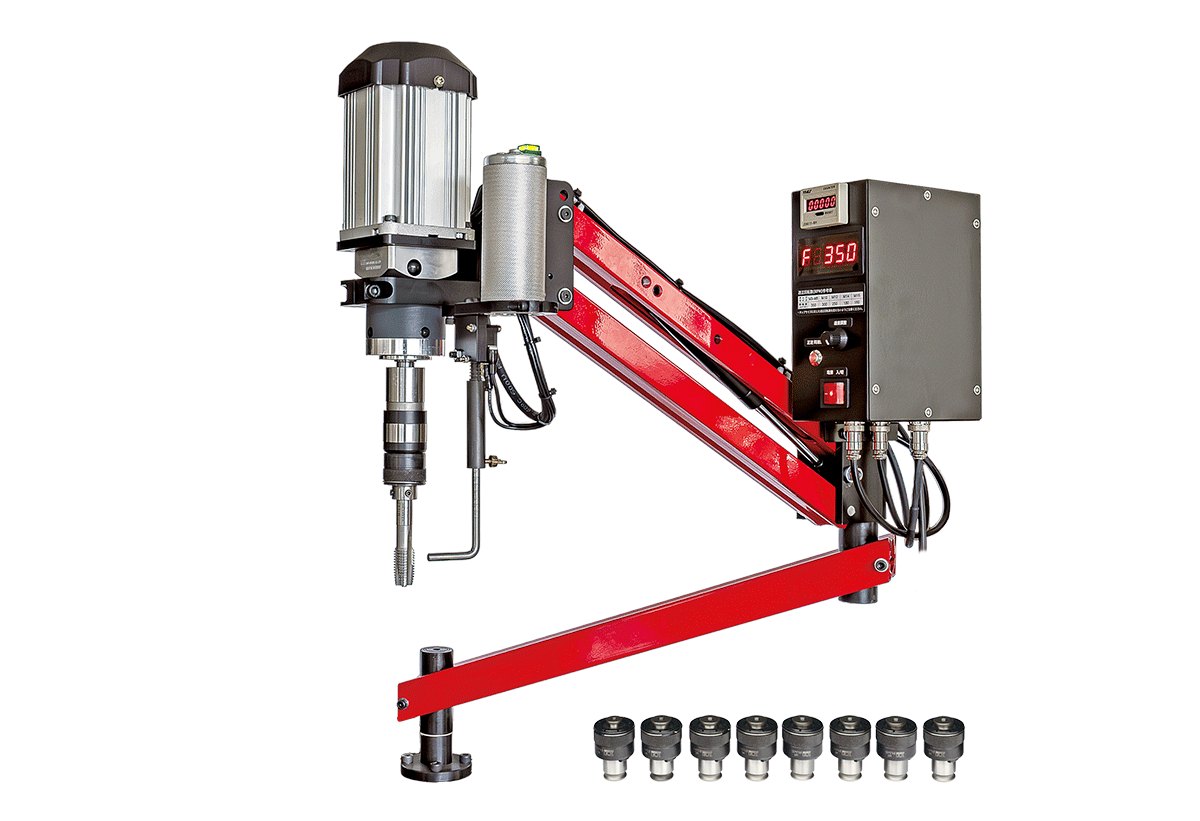

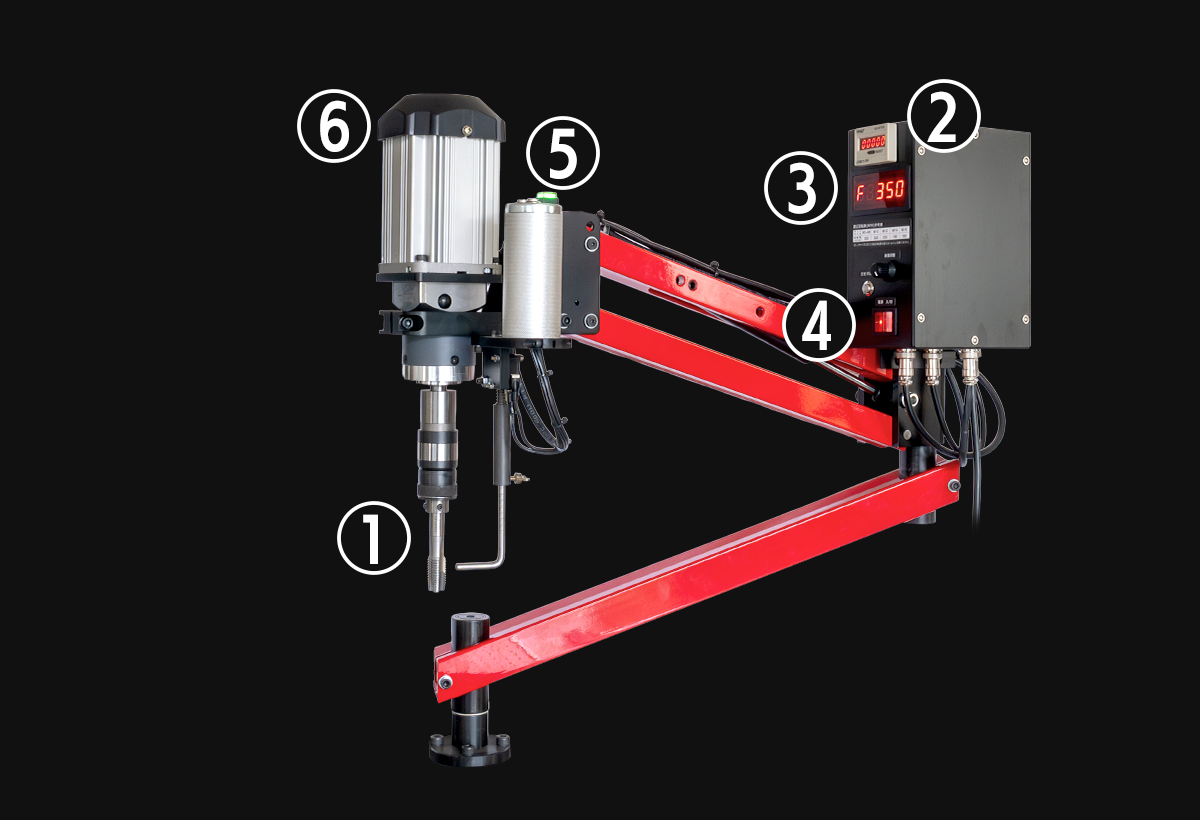

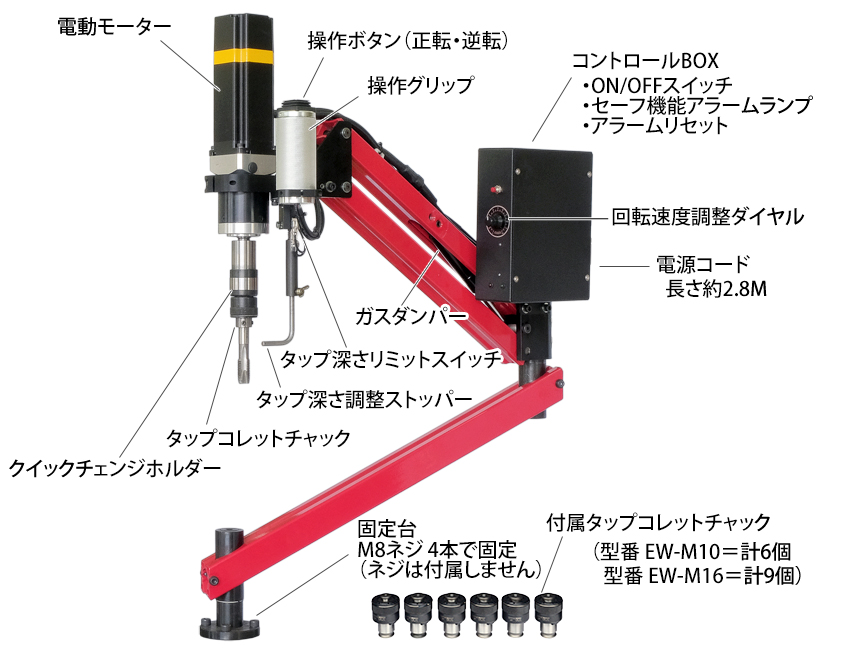

直径1960mmの操作範囲で大きなワークから小物まで加工できる

  • 電気が動力源で空気を汚さず、低騒音(約60dB)
  • 垂直精度±1°
  • 回転速度調整機能
  • タップ深さ調整機能
  • 工具不要のワンタッチタップ交換
  • 安全セーフ機能で、過負荷運転時にモーターが停止
  • 追加オプションでエンザート加工、ドリルチャック装着、マグネットでの固定等が可能

マグネット付きロータイプ

エンザート加工

実機確認・加工デモ

弊社にご来社いただければ、実機を使用しての実演を行います。お客様のワークやタップ等の工具をお持ちいただいてのテスト加工も可能です。
操作感や稼働域など、カタログやWebだけでは得られない情報で導入可否の判断ができます。詳細はお問い合わせください。

デモ機対応、実機の貸し出しは行っておりません。
Youtube動画で商品の詳細が確認できます。

特長

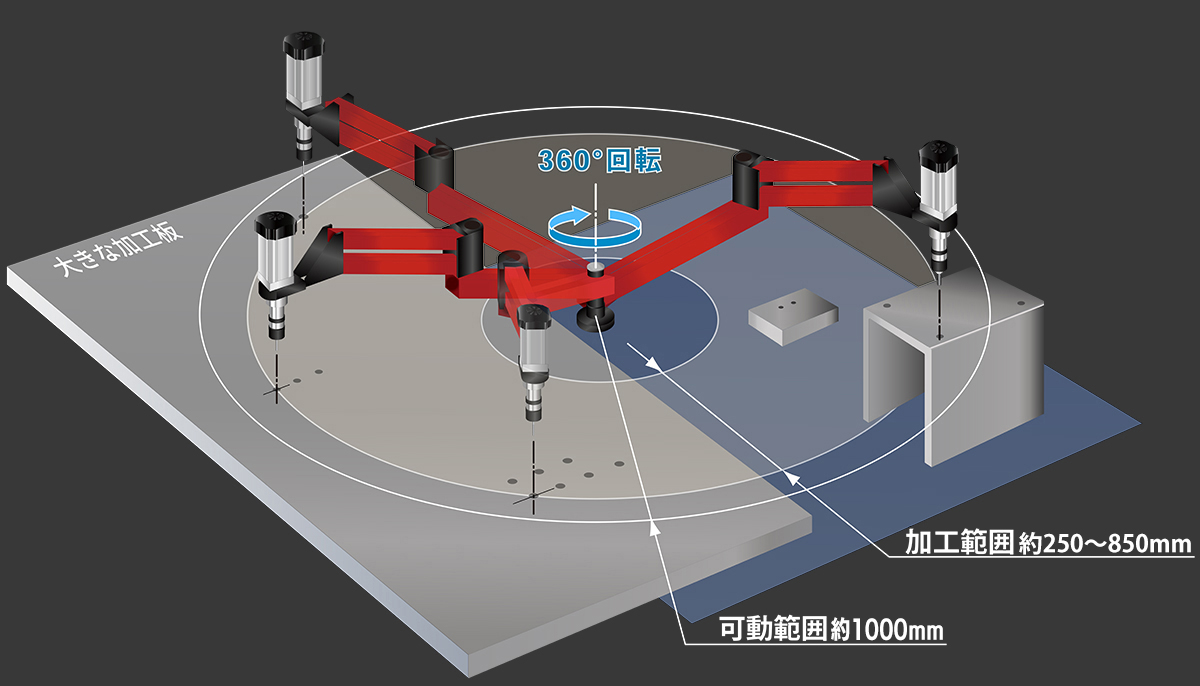

ボール盤ではできない大型ワークに加工ができる

電動タッパーWIDEの最大稼働範囲は直径1960mm、加工範囲は半径約200~900mm。

フリーに動かせるアーム操作で、ボール盤のポストに当たって加工できない大きなワークから小物まで、柔軟に対応できます。

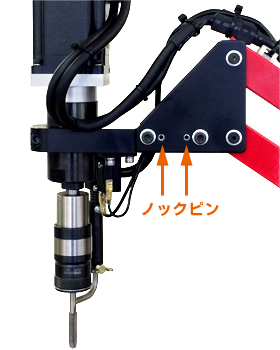

垂直±1°の正確なタップ加工が行える

垂直を保つ機構により、タップ先端をどこへ移動させても垂直精度±1°を保持。

360°回転のフリーアーム操作でもタップが斜めにならないため加工不良が出ず、経験の少ない作業者でも正確で安定した加工が簡単に行えます。

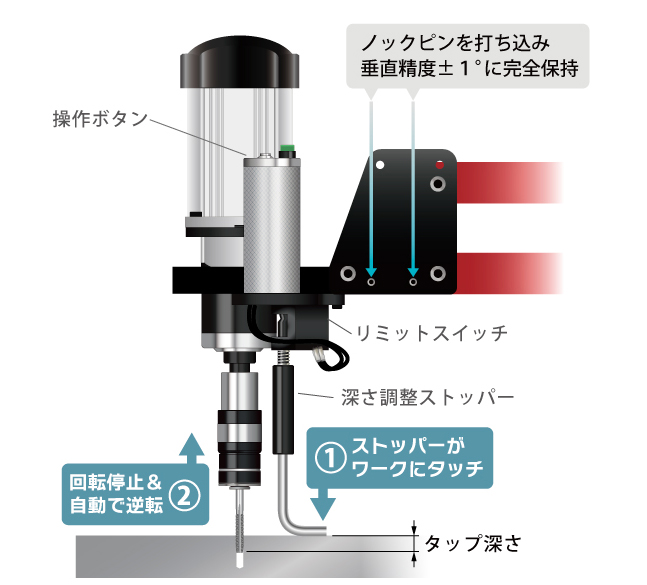

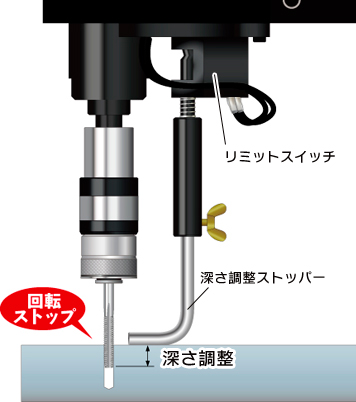

タップの深さを設定し作業時間を短縮

深さ調整機能でタップの加工深さを設定することができます。任意の加工深さに設定した深さ調整ストッパーがワークに触れるとリミットスイッチが働き、モーターの回転が止まります。

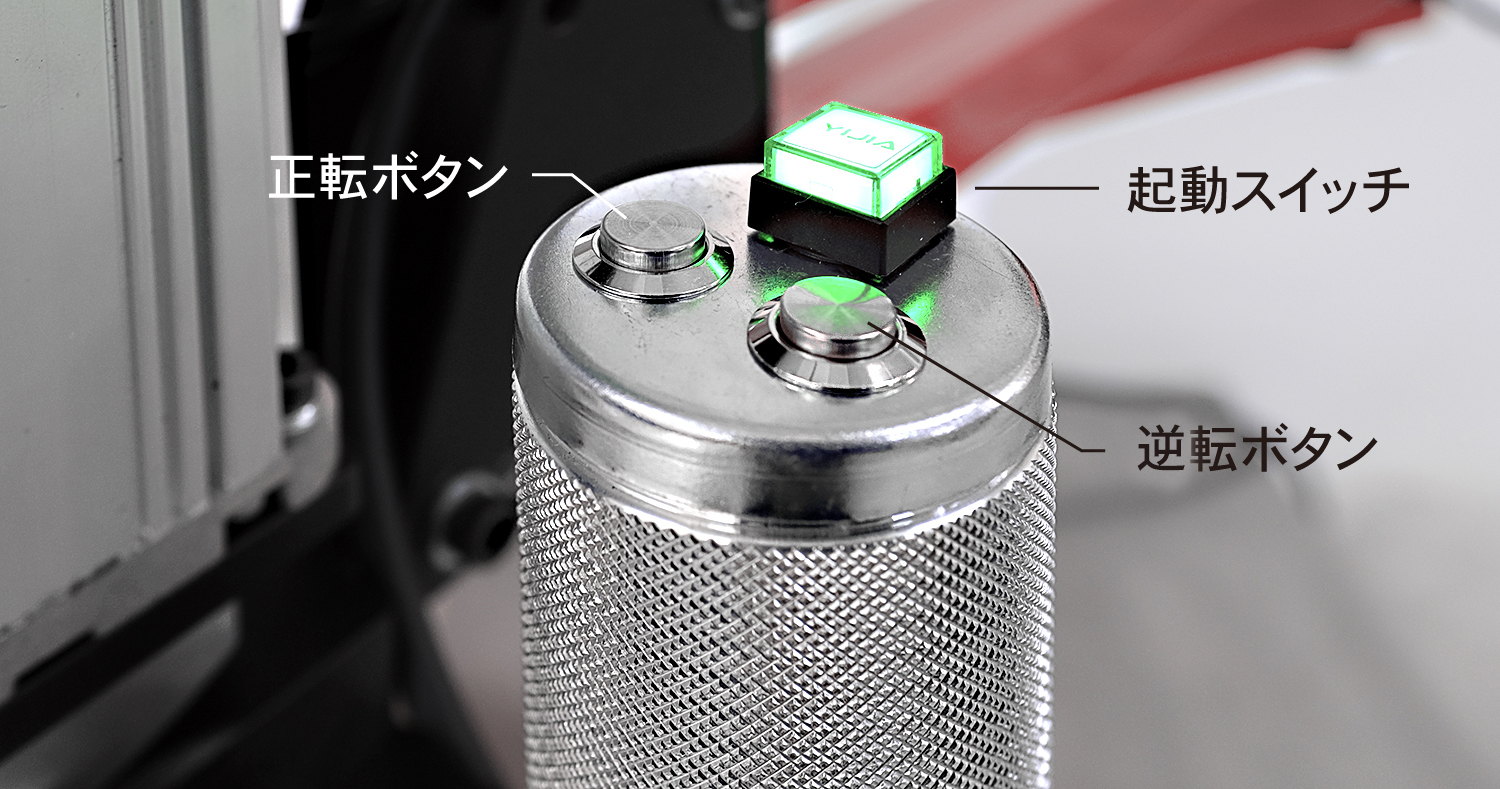

オートリバースではありません

本機はオートリバース仕様ではありません。回転が停止したら逆転ボタンを押してリリースしてください。

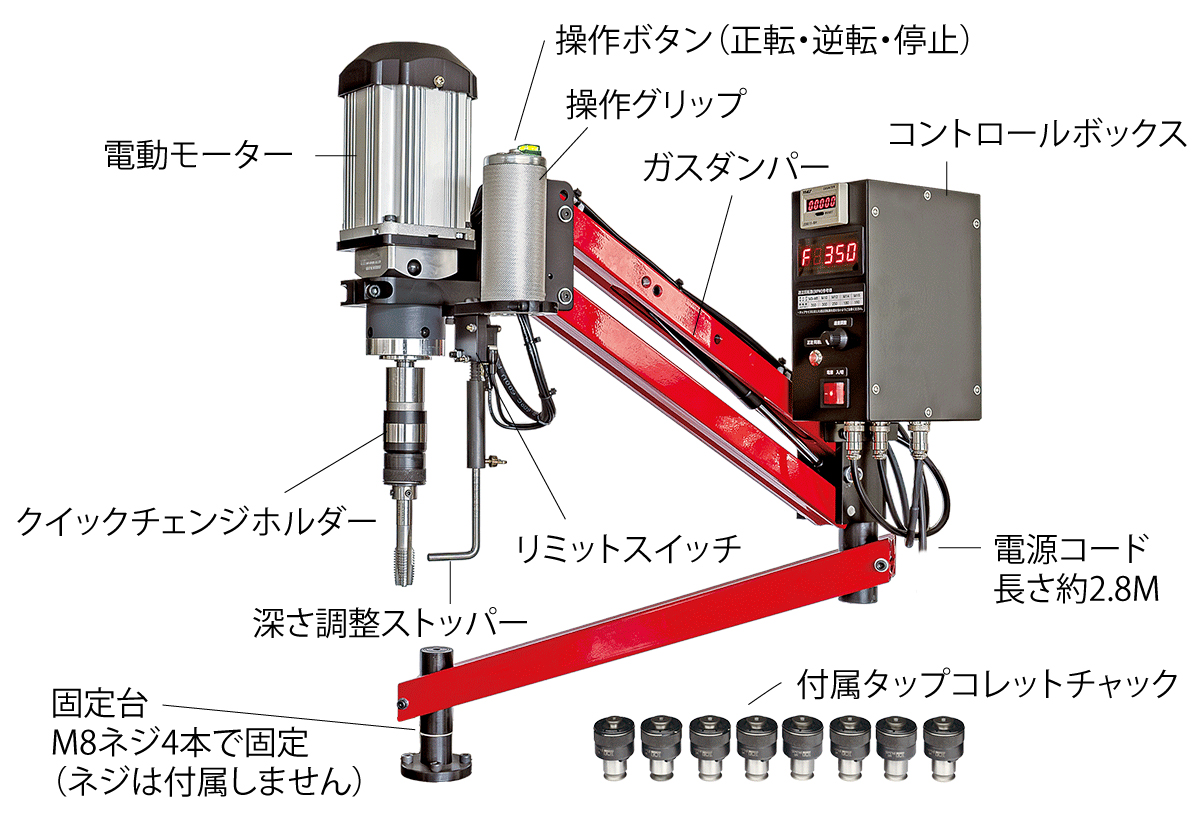

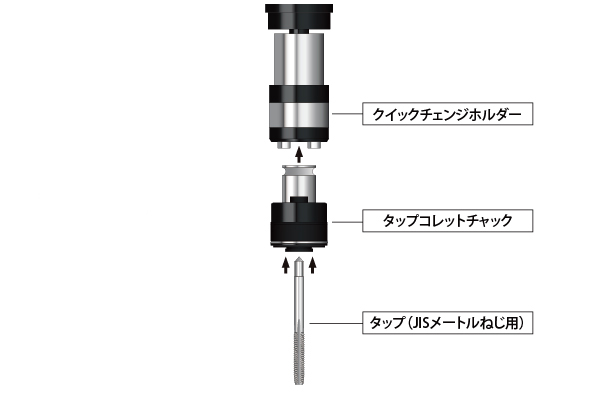

工具不要のワンタッチタップ交換

タップはタップコレットチャックに差し込むだけで固定されます。タップもタップコレットチャックも、工具を使わずにワンタッチで脱着できます。

クイックチェンジホルダー

スライドさせてタップコレットチャックをワンタッチ総脱着

タップコレットチャック

タップを差し込み穴に差し込むだけで固定される

※M16タップコレットチャックはネジ式固定

トルククラッチ機構でタップの折損を防止

付属のコレットチャックは安全トルククラッチ機構付き。過負荷がかかったり、止まり穴にタップの先端が当たるとクラッチ機構が働き、空転してタップの折損を防ぎます。

加工ワークの厚みはタップ径の最大2倍

使用するタップ径の、最大2倍の厚みまで加工できます。タップサイズM16の場合、厚み32mmのワークが加工可能。(弊社テスト)

安定した連続加工

M3からM16まで、安定したタップ加工が連続で行なえます。深さ調整ストッパーで加工深さを設定しておけば自動で回転が止まるため、目測での底突きの心配もありません。

仕様

1. 完成品の形で御社にお届け

本製品は、すべてのパーツを組み立てた完成品の形でお届けいたします。お客様に面倒な組み立て作業をお願いすることはございません。

2. タップコレットチャック付属

各サイズのタップコレットチャックが付属しています。

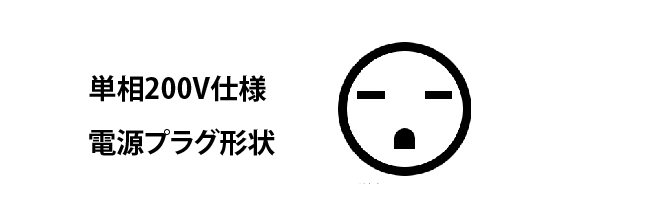

3.単相200V仕様

三相200V電源は非対応です!
三相200Vから2線を取り出しての使用は出来ません。

故障の原因になるため必ず単相200V電源にてご使用ください。

型式 EW-M10 EW-M16
適応タップ M3~M10 M3~M16
タップコレットチャック M3 M4 M5 M6 M8 M10 M3 M4 M5 M6 M8 M10 M12 M14 M16
電動モーター回転数 280~840RPM 163~350RPM
定格出力 400W 800W
トルク 約6.8~13.6N・m 約35~70N・m
重量 約12kg 約13kg
価格 ¥444,000 ¥504,000
使用電源 単相交流50/60Hz・電圧200V
加工範囲 半径約200~900mm  【稼動範囲】半径約90~980mm、上下約485mm
垂直精度 ±1°
使用温度・湿度 0℃~+40℃・湿度85%以下(結露なきこと)
アーム素材 アルミ合金 6063
適応タップ JISメートルねじ・ハンドタップ、スパイラルタップ、ポイントタップ、ロールタップ

 横にスクロールできます

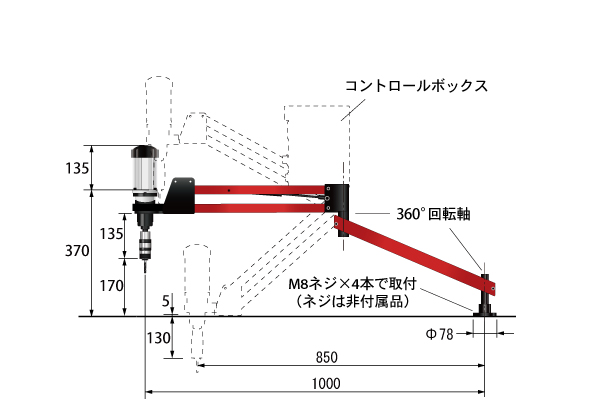

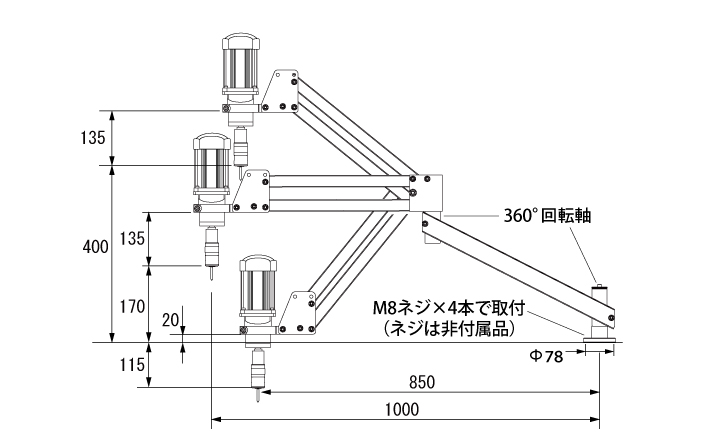

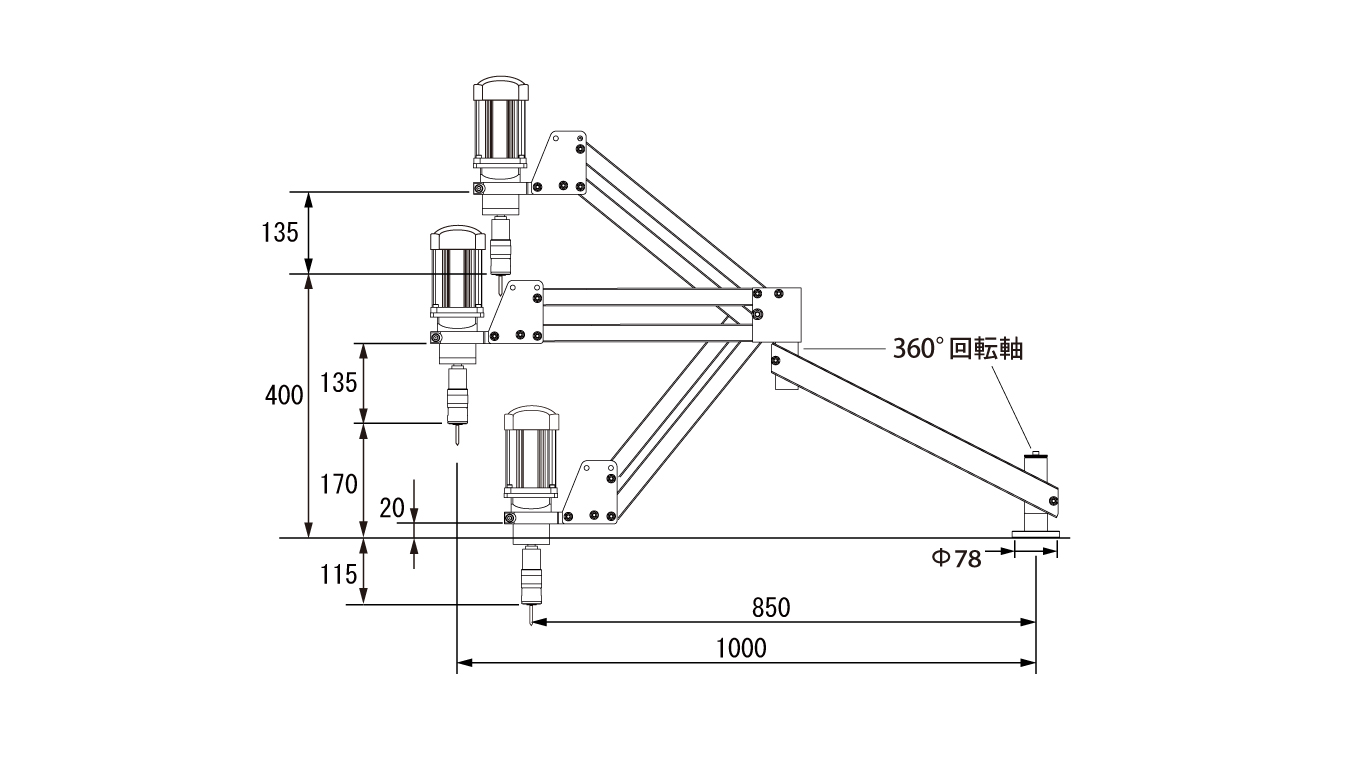

概算寸法図

クリックで表が開きます。

タップサイズタップ深さ加工時間材質回転数
M42.3mm2.5秒SPCC777RPM
M59mm4秒S50C622RPM
M1632mm15秒S50C177RPM

 横にスクロールできます

タップサイズM3M4M5M6M8M10M12M14M16
シャンク径(φ)455.566.278.510.512.5
シャンク四角部幅(□)3.244.54.555.56.5810
タップ下穴目安径(mm)2.43.254.156.88.510.21214

 横にスクロールできます

オプション品

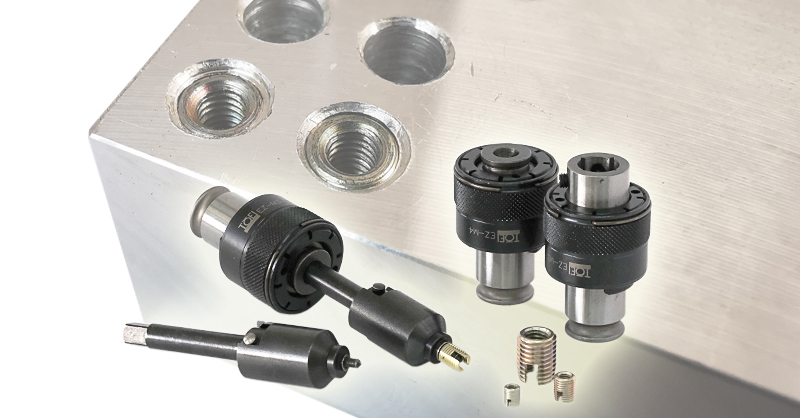

エンザート加工

ねじ山がつぶれやすいアルミやアクリル等の母材のめねじ補強ができるエンザート加工。電動タッパーWIDEの広い操作範囲で、ボール盤ではできない大きなワークにもエンザート挿入ができるようになります。

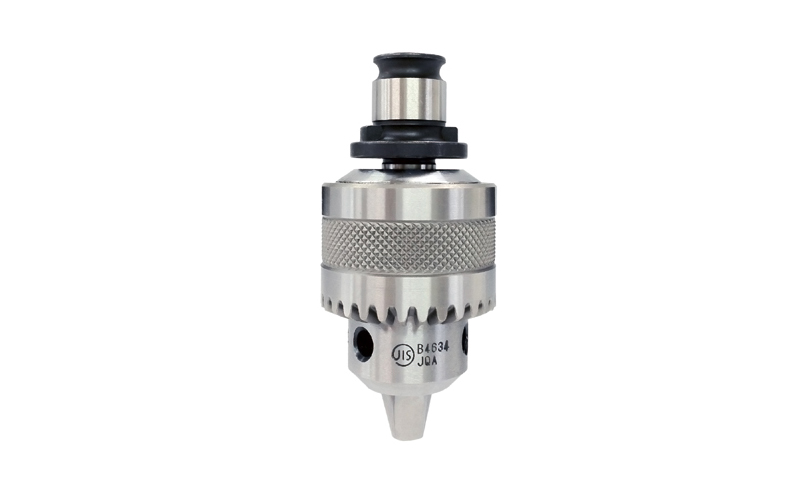

アダプター付きドリルチャック

タップ加工前、面取りカッターを装着しての面取りにおすすめ。特殊シャンク径のタップにもお使いいただけます。

※ドリルでの穴あけは、下方向に押し付ける強い力が必要なため、不向きです。

【選定について】
面取りカッター等のシャンク径が10φ以下であれば、DRILL10をおすすめします。 DRILL13は、DRILL10と比べると、大きく重くなるために操作性が悪くなります。

型番仕様価格
DRILL10使用ドリルサイズΦ0.8~10.0¥19,000
ドリルチャックユキワ精工製
軸テーパーサイズジャコブステーパーJT2(ショート)
DRILL13使用ドリルサイズΦ1.2~13.0¥23,000
ドリルチャックユキワ精工製
軸テーパーサイズジャコブステーパーJT6(ショート)

特殊タップコレットチャック

M1.4~M2.6共通タップコレットチャック

型番TKM2
適応タップJIS M1.4~M2.6タップ
シャンク径φ3×□2.5
価格¥16,000

M2.6以下の加工はタップが折れやすくなりますので、注意してご使用ください。

管用1/8インチタップコレットチャック

型番TK1/8
適応タップ管用1/8インチ平行タップ:PS(RP)、PF(G)
管用1/8インチテーパータップ:PT(Rc)、NPT
シャンク径φ8×□6
価格¥18,000

管用1/4インチタップコレットチャック

型番TK1/4
適応タップ管用1/4インチ平行タップ:PS(RP)、PF(G)
管用1/4インチテーパータップ:PT(Rc)、NPT
シャンク径φ11×□9
価格¥18,000

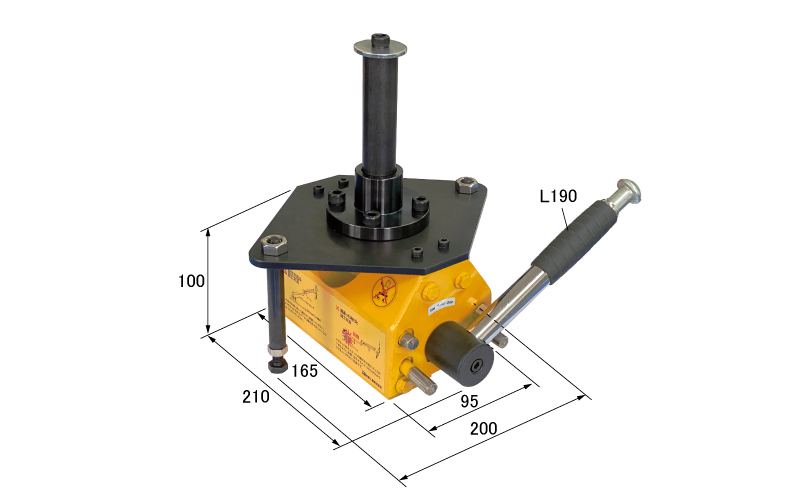

マグネット付きスタンド

固定台付き永久磁石マグネットスタンド。吸着ON/OFFの切り替えレバーにより、速やかな固定ができます。

マグネット吸着面への加工はできません

電動タッパーWIDEの可動範囲の仕様上、マグネット吸着面への加工はできません。マグネットを取り付けた形鋼等に直接加工したい場合は対策品の『マグネット付きロータイプ』を推奨します。

型番MGS400S
吸着力400kg
安全係数3
重量約12kg
使用条件取り付け鋼材の厚み9mm以上
価格¥67,500

※厚み9mm未満の鋼材はマグネットの吸着力が弱まるため、使用できません。

よくあるご質問

仕様、設置、その他製品に関するご質問

デモ機、借し出し機のご用意はございません。

弊社にご来社いただければ、実機を使用しての実演を行います。お客様のワークやタップ等の工具でテスト加工も可能です。

各適応タップサイズに対応したタップコレットチャックが付属します。

M8ネジ4本で作業台等に固定します。ネジは非付属品ですので、お客様にてご用意ください。

加工に関するご質問

ワークの厚みは使用するタップ径の最大2倍まで加工できます。
例:M8タップ=加工深さ16mm M16タップ=加工深さ32mm【ワーク材質SPCCでの弊社テスト】
一般的にタップの強度がタップ径×2倍までと設定されているためであり、タッパーWIDE自体のトルクは2倍以上の加工を行うのに十分な能力がございます。)

ドリルでの穴あけについては、下方向に押し付ける強い力が必要なため、不向きです。面取りカッターを装着しての面取り程度であれば可能です。

どのタイプのタップでも使用可能です。(JISメートルネジ・ハンドタップ、スパイラルタップ、ポイントタップ、ロールタップ)

別途オプション品の管用タップコレットチャック(並行タップ【PS(RP)、PF(G)】テーパータップ【PT(Rc)、NPT】)がございます。

別途オプション品のエンザートコレットチャックやエンザート挿入工具を装着してエンザート加工ができます。詳細は専用ページをご覧ください。

別途オプション品としてM1.4~M2.6共通タップコレットチャックのご用意がございます。ただしM2.6以下のタップは折れやすくなりますのでご注意ください。
