キズノンダイ　|東栄工業株式会社　シートメタルツール・測定工具・プレスブレーキ金型
1Vダイホルダー仕様
適応ダイホルダー
分割1VダイホルダーR
油圧1Vダイホルダー
FEAT AFHダイホルダー
板厚加工範囲
SPCC：t0.5～t6.0
SUS：t0.5～t4.5
専用レール仕様
適応ダイホルダー
キズノンダイ専用レール
板厚加工範囲
SPCC：t0.5～t6.0
SUS：t0.5～t4.5
厚板仕様 NEW
適応ダイホルダー
下部テーブルへ直接設置可能
板厚加工範囲
SPCC：t4.5～t10.0
SUS：t4.5～t8.0
標準レール仕様
適応ダイホルダー
アマダNo.300、コマツDHR等
板厚加工範囲
SPCC：t0.5～t6.0
SUS：t0.5～t4.5
トルンプ仕様
適応ダイホルダー
トルンプ（Trumpf）
板厚加工範囲
SPCC：t0.5～t10.0
SUS：t0.5～t8.0
各ダイ仕様 一覧

1Vダイホルダー仕様

（※）KD14-A、KD23-A、KD35-Aは高さが70mmから60mmに変更されました。（2023年2月1日）ご案内はこちら

最小加工角度60°
適応メーカーアマダ　コマツ　Muratec
適応ダイホルダー分割1VダイホルダーR（リバーシブルダイホルダー）
油圧1Vダイホルダー
FEAT(フィート) AFHダイホルダー
非対応金型アマダ　旧タイプ1VダイホルダーNo.080、No.081
コマツ　ダイベース1VHB-2、1VHC
（ボルト締めできない、はめ込み式のダイホルダー）
ローラー部材質SCM440、全面焼入HRC45～49
ダイ本体材質SCM440＋窒化処理 調質HRC28～32

KD14-A

相当V幅
V6相当
加工板厚
SPCC：0.5～1.2mm
SUS：0.5～1.0mm
アルミ：0.5～1.0mm
型番保証耐圧金型長さ価格
KD14-A-5050Ton/M5026,000
KD14-A-10050Ton/M10045,900
KD14-A-20050Ton/M20084,600
KD14-A-6B19550Ton/M分割セット117,000
分割寸法＝20,25,30,35,40,45 mm

KD23-A

相当V幅
V12相当
加工板厚
SPCC：0.5～2.0mm
SUS：0.5～2.0mm
アルミ：0.5～2.0mm
型番保証耐圧金型長さ価格
KD23-A-5070Ton/M5027,600
KD23-A-10070Ton/M10047,200
KD23-A-20070Ton/M20086,500
KD23-A-40070Ton/M400156,000
KD23-A-6B19570Ton/M分割セット132,400
分割寸法＝20,25,30,35,40,45 mm

KD35-A

相当V幅
V16相当
加工板厚
SPCC：1.0～3.2mm
SUS：1.0～3.0mm
アルミ：1.0～3.0mm
型番保証耐圧金型長さ価格
KD35-A-5090Ton/M5034,500
KD35-A-10090Ton/M10061,700
KD35-A-20090Ton/M200112,100
KD35-A-40090Ton/M400201,000
KD35-A-5B17590Ton/M分割セット155,000
分割寸法＝25,30,35,40,45 mm

KD65-A

相当V幅
V30相当
加工板厚
SPCC：1.2～6.0mm
SUS：1.2～4.5mm
アルミ：1.2～6.0mm
型番保証耐圧金型長さ価格
KD65-A-50100Ton/M5061,700
KD65-A-100100Ton/M100108,900
KD65-A-200100Ton/M200197,000
KD65-A-400100Ton/M400354,000
KD65-A-4B150100Ton/M分割セット222,000
分割寸法＝30,35,40,45 mm

専用レール仕様

最小加工角度60°
適応メーカーアマダ　コマツ　Muratec

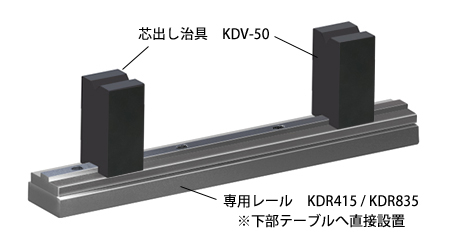

適応ダイホルダー専用レール　KDR-835、KDR-415（下部テーブルに直接設置するタイプ）
※KD65-Mは下部テーブルに直接設置できるようリニューアルされました。
非対応金型アマダ　No.300　分割2Vダイ用レール
コマツ　DHRダイベース
（固定方法が異なるため互換性無し）
ローラー部材質SCM440、全面焼入HRC45～49
ダイ本体材質SCM440＋窒化処理 調質HRC28～32
kizunondie

KD14-M

相当V幅
V6相当
加工板厚
SPCC：0.5～1.2mm
SUS：0.5～1.0mm
アルミ：0.5～1.0mm
型番保証耐圧金型長さ価格
KD14-M-5050Ton/M5039,000
KD14-M-10050Ton/M10069,000
KD14-M-20050Ton/M200127,000
KD14-M-6B19550Ton/M分割セット175,500
分割寸法＝20,25,30,35,40,45 mm

KD23-M

相当V幅
V12相当
加工板厚
SPCC：0.5～2.0mm
SUS：0.5～2.0mm
アルミ：0.5～2.0mm
型番保証耐圧金型長さ価格
KD23-M-5070Ton/M5041,300
KD23-M-10070Ton/M10070,800
KD23-M-20070Ton/M200130,000
KD23-M-40070Ton/M400234,000
KD23-M-6B19570Ton/M分割セット198,300
分割寸法＝20,25,30,35,40,45 mm

KD35-M

相当V幅
V16相当
加工板厚
SPCC：1.0～3.2mm
SUS：1.0～3.0mm
アルミ：1.0～3.0mm
型番保証耐圧金型長さ価格
KD35-M-5090Ton/M5045,700
KD35-M-10090Ton/M10079,300
KD35-M-20090Ton/M200144,500
KD35-M-40090Ton/M400260,000
KD35-M-5B17590Ton/M分割セット205,700
分割寸法＝25,30,35,40,45 mm

KD65-M

リニューアル
下部テーブルに
直接設置も可能
相当V幅
V30相当
加工板厚
SPCC：1.2～6.0mm
SUS：1.2～4.5mm
アルミ：1.2～6.0mm
型番保証耐圧金型長さ(mm)価格
KD65-M-50100Ton/M5056,000
KD65-M-100100Ton/M10099,500
KD65-M-200100Ton/M200179,500
KD65-M-400100Ton/M400321,000

専用レール

下部テーブルに直接設置して使用

型番金型長さ(mm)価格
KDR-83583569,500
KDR-41541546,000

芯出し治具

２個セット

型番金型長さ(mm)価格
KDV-505023,000

厚板　

最小加工角度80°
適応メーカーアマダ　コマツ　Muratec
適応ダイホルダー下部テーブルに直接設置して使用
非対応金型アマダ　No.300　分割2Vダイ用レール
コマツ　DHRダイベース
（固定方法が異なるため互換性無し）
ローラー部材質SCM440、全面焼入HRC45～49
ダイ本体材質SCM440＋窒化処理 調質HRC28～32

KD85-M

相当V幅
V40相当
加工板厚
SPCC：4.5～8.0mm
SUS：4.5～6.0mm
アルミ：4.5～8.0mm
型番保証耐圧金型長さ価格
KD85-M-50150Ton/M5099,000
KD85-M-100150Ton/M100180,000
KD85-M-200150Ton/M200296,000
KD85-M-400150Ton/M400468,000

KD110-M

相当V幅
V50相当
加工板厚
SPCC：6.0～10.0mm
SUS：6.0～8.0mm
アルミ：6.0～10.0mm
型番保証耐圧金型長さ価格
KD110-M-50200Ton/M50121,000
KD110-M-100200Ton/M100222,000
KD110-M-200200Ton/M200368,000
KD110-M-400200Ton/M400576,000

標準レール仕様

既存の標準レールに設置が可能。同芯２Vダイを使用していれば芯合わせ不要！
全高46mmのため、オープンハイトの狭いRGブレーキでも使用できます。

最小加工角度80°
適応メーカーアマダ　コマツ　Muratec
適応ダイホルダーアマダ　No.300　分割2Vダイ用レール
コマツ　DHRダイベース（DHR2-35以外）
Muratec　2Vダイ用レール
非対応金型キズノンダイ専用レール　KDR-835、KDR-415
ローラー部材質SCM440、全面焼入HRC45～49
ダイ本体材質SCM440＋窒化処理 調質HRC28～32

KD14-D

相当V幅
V6相当
加工板厚
SPCC：0.5～1.2mm
SUS：0.5～1.0mm
アルミ：0.5～1.0mm
型番保証耐圧金型長さ価格
KD14-D-5050Ton/M5030,600
KD14-D-10050Ton/M10052,000
KD14-D-20050Ton/M20092,800
KD14-D-6B19550Ton/M分割セット137,700
分割寸法＝20,25,30,35,40,45 mm

KD23-D

相当V幅
V12相当
加工板厚
SPCC：0.5～2.0mm
SUS：0.5～2.0mm
アルミ：0.5～2.0mm
型番保証耐圧金型長さ価格
KD23-D-5070Ton/M5037,400
KD23-D-10070Ton/M10063,600
KD23-D-20070Ton/M200116,700
KD23-D-40070Ton/M400210,000
KD23-D-6B19570Ton/M分割セット179,500
分割寸法＝20,25,30,35,40,45 mm

KD35-D

相当V幅
V16相当
加工板厚
SPCC：1.0～3.2mm
SUS：1.0～3.0mm
アルミ：1.0～3.0mm
型番保証耐圧金型長さ価格
KD35-D-5090Ton/M5044,000
KD35-D-10090Ton/M10074,800
KD35-D-20090Ton/M200133,800
KD35-D-40090Ton/M400240,000
KD35-D-5B17590Ton/M分割セット198,000
分割寸法＝25,30,35,40,45 mm

芯出し治具

標準レール用
２個セット

※同芯2Vダイをお持ちの場合、芯出し治具は不要です。

型番金型長さ(mm)価格
KD2V-505021,000

トルンプ仕様

適応メーカートルンプ（Trumpf）
ローラー部材質SCM440、全面焼入HRC45～49
ダイ本体材質SCM440＋窒化処理 調質HRC28～32

KD14-T

最小加工角度
60°
相当V幅
V6相当
加工板厚
SPCC：0.5～1.2mm
SUS：0.5～1.0mm
アルミ：0.5～1.0mm
型番保証耐圧金型長さ価格
KD14-T-5050Ton/M5039,100
KD14-T-10050Ton/M10073,400
KD14-T-20050Ton/M200135,000
KD14-T-6B19550Ton/M分割セット176,000
分割寸法＝20,25,30,35,40,45 mm

KD23-T

最小加工角度
60°
相当V幅
V12相当
加工板厚
SPCC：0.5～2.0mm
SUS：0.5～2.0mm
アルミ：0.5～2.0mm
型番保証耐圧金型長さ価格
KD23-T-5070Ton/M5044,000
KD23-T-10070Ton/M10075,500
KD23-T-20070Ton/M200139,000
KD23-T-40070Ton/M400249,100
KD23-T-6B19570Ton/M分割セット211,200
分割寸法＝20,25,30,35,40,45 mm

KD35-T

最小加工角度
60°
相当V幅
V16相当
加工板厚
SPCC：1.0～3.2mm
SUS：1.0～3.0mm
アルミ：1.0～3.0mm
型番保証耐圧金型長さ価格
KD35-T-5090Ton/M5051,000
KD35-T-10090Ton/M10088,300
KD35-T-20090Ton/M200160,000
KD35-T-40090Ton/M400286,000
KD35-T-5B17590Ton/M分割セット229,500
分割寸法＝25,30,35,40,45 mm

KD65-T

最小加工角度
60°
相当V幅
V30相当
加工板厚
SPCC：1.2～6.0mm
SUS：1.2～4.5mm
アルミ：1.2～6.0mm
型番保証耐圧金型長さ価格
KD65-T-50100Ton/M5057,700
KD65-T-100100Ton/M100101,000
KD65-T-200100Ton/M200181,000
KD65-T-400100Ton/M400322,500
KD65-T-4B150100Ton/M分割セット207,800
分割寸法＝30,35,40,45 mm

KD85-T

NEW
最小加工角度
80°
相当V幅
V40相当
加工板厚
SPCC：4.5～8.0mm
SUS：4.5～6.0mm
アルミ：4.5～8.0mm
型番保証耐圧金型長さ価格
KD85-T-50150Ton/M50108,000
KD85-T-100150Ton/M100196,000
KD85-T-200150Ton/M200323,000
KD85-T-400150Ton/M400513,000

KD110-T

NEW
最小加工角度
80°
相当V幅
V50相当
加工板厚
SPCC：6.0～10.0mm
SUS：6.0～8.0mm
アルミ：6.0～10.0mm
型番保証耐圧金型長さ価格
KD110-T-50200Ton/M50130,000
KD110-T-100200Ton/M100240,000
KD110-T-200200Ton/M200399,000
KD110-T-400200Ton/M400628,000
