Sheet metal tools

標準パンチ | 標準1Vダイ | 標準2Vダイ | ヘミングダイ

プレスブレーキ金型 アマダ

金型精度±0.01mm。

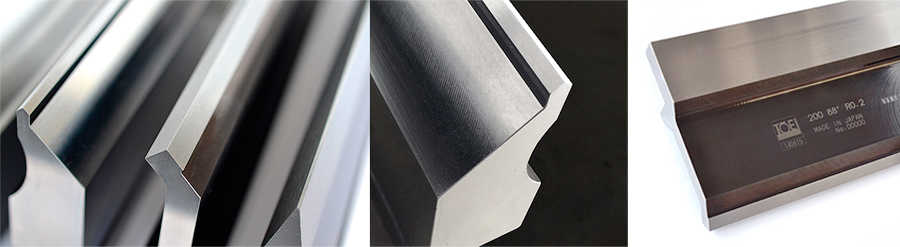

標準パンチ

金型長さ

一本ものは2500mmまで製作可能。

金型種類 金型長さ
標準パンチ L=835mm S=415mm
A分割 100(右耳)・10・15・20・40・50・200・300・100(左耳)=835mm
B分割 10・15・20・40・50・100(右耳)・100(左耳)・165・300=800mm

パンチクランプ部の仕様

ご注文時にパンチのクランプ形状をご指定ください。※価格は同一です。

パンチのクランプ部の仕様は3種類あります。ご注文時に①~③のいずれかをご指定ください。

①ワンタッチ仕様
(テーパーミゾ付き)
②標準仕様
(ストレートミゾ付)
③旧標準仕様
(ストレートミゾ無)
※納期がかかる特注品です。

型番・仕様

掲載されていないものについてはお問い合わせください。

角度変更、パンチ先端R変更等の形状変更はこちら

パンチ90°・88°

型番 16 (90°)
4 (88°)
147 (90°)
148 (88°)
116 (90°)
117 (88°)
11680 (90°)
11780 (88°)
462 (90°)
452 (88°)
名称・仕様
全面焼入
HRC47±3 1000kN/m
No16・4の分割型
全面焼入
HRC47±3 450kN/m

全面焼入
HRC47±3 200kN/m
No116・117の分割型
全面焼入
HRC47±3 110kN/m
グースネック
全面焼入
HRC47±3 700kN/m
断面形状 No16、4 No147、148 No116、117 No11680、11780 No462、452
価格(¥) L835 37,800 - 45,150 - 106,000
S415 21,000 - 24,100 - 56,700
分割 - 65,100 - 73,500 -
型番 151 (90°)
150 (88°)
463 (90°)
453 (88°)
156 (90°)
155 (88°)
46 (90°)
45 (88°)
51 (90°)
50 (88°)
名称・仕様 No462・452の分割型
全面焼入
HRC47±3 450kN/m
グースネック
全面焼入
HRC47±3 500kN/m
No463・453の分割型
全面焼入
HRC47±3 300kN/m
グースネック
全面焼入
HRC47±3 500kN/m
No46・45の分割型
DM全面焼入
HRC47±3 450kN/m
断面形状 No151、150 No463、453 No156、155 No46、45 No51、50
価格(¥) L835 - 108,100 - 120,700 -
S415 - 57,700 - 65,100 -
分割 138,600 - 139,600 - 147,000
型番 48 (90°)
47 (88°)
53 (90°)
52 (88°)
201 (90°)
200 (88°)
20180 (90°)
20080 (88°)
203 (90°)
202 (88°)
名称・仕様 高ハイトグースネック
全面焼入
HRC47±3 500kN/m
No48・47の分割型
全面焼入
HRC47±3 450kN/m
サッシ用
全面焼入
HRC47±3 300kN/m
No201・200の分割型
全面焼入
HRC47±3 150kN/m
高ハイトサッシ用
全面焼入
HRC47±3 300kN/m
断面形状 No48、47 No53、52 No201、200、20406 No20180、20080 No203、202、20506
価格(¥) L835 140,800 - 53,500 - 101,200
S415 91,300 - 27,300 - 66,000
分割 - 173,800 - 80,800 -

パンチ60°・45°・30°

型番 20380 (90°)
20280 (88°)
108 (90°)
109 (88°)
106 (90°)
107 (88°)
3 (60°)
138 (60°)
名称・仕様 No203・202の分割型
全面焼入
HRC47±3 150kN/m
直剣
全面焼入
HRC47±3 500kN/m
No108・109の分割型
全面焼入
HRC47±3 120kN/m
厚板用
全面焼入
HRC47±3 1000kN/m
No3の分割型
全面焼入
HRC47±3 1000kN/m
断面形状 No20380、20280 No108、109 No106、107 No3 No138""
価格(¥) L835 - 50,400 - 45,100 -
S415 - 27,300 - 25,300 -
分割 134,200 - 105,000 - 78,000
型番 8 (45°) 49 (45°) 210 (30°) 21080 (30°)
名称・仕様 鋭角パンチ
全面焼入
HRC47±3 600kN/m
No8の分割型
全面焼入
HRC47±3 300kN/m
ヘミングパンチ
全面焼入
HRC47±3 1000kN/m
No210の分割型
全面焼入
HRC47±3 200kN/m
断面形状 No8 No49 No210 No21080
価格(¥) L835 54,000 - 55,600 -
S415 29,000 - 30,400 -
分割 - 78,000 - 80,800
型番 103 (30°) 10380
名称・仕様 ヘミングパンチ
全面焼入
HRC47±3 1000kN/m
No103の分割型
全面焼入
HRC47±3 300kN/m
断面形状 No103 No10380
価格(¥) L835 53,000 -
S415 29,000 -
分割 - 77,000

バーリング逃げ用パンチ・パンチホルダー

型番 No.1バーリング
逃げ用パンチ
No.2バーリング
逃げ用パンチ
15
名称・仕様 No16タイプ=90°
No.4タイプ=88°
全面焼入
HRC47±3 400kN/m
No16タイプ=90°
No.4タイプ=88°
全面焼入
HRC47±3 800kN/m
ラジアスルーラ用
パンチホルダー
調質
HRC23~28
断面形状 No.1バーリング No.2バーリング No15
価格(¥) L835 52,800 48,400 34,600
S415 34,100 30,800 18,900
分割 85,800 79,200 -

標準パンチ | 標準1Vダイ | 標準2Vダイ | ヘミングダイ

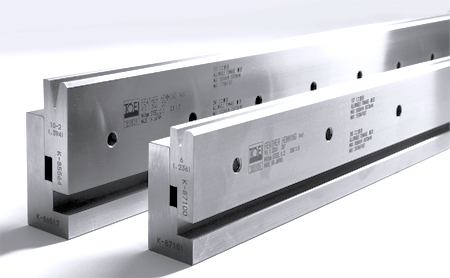

標準1Vダイ

金型長さ

一本ものは2500mmまで製作可能。

金型長さ
L=835mm S=415mm

型番・仕様

掲載されていないものについてはお問い合わせください。

角度変更、ミゾ幅変更等の形状変更はこちら

1Vダイ(ダイホルダーへボルト止め)

型番 320 (90°H=30)
32006 (88°H=29.5)
321 (90°H=30)
32106 (88°H=29.5)
323 (90°)
322 (88°H=29.5)
326 (90°H=30)
324 (88°H=29.5)
325 (88°H=30)
名称・仕様 V=6
全面焼入
HRC47±3 950kN/m
V=8
全面焼入
HRC47±3 950kN/m
V=10
全面焼入
HRC47±3 950kN/m
V=12
全面焼入
HRC47±3 1000kN/m
V=14
全面焼入
HRC47±3 1000kN/m
断面形状 320、32006、32007 321、32106、32107 323 326
価格(¥) L835 27,300
S415 18,900
型番 32030 (30°) 32130 (30°) 32330 (30°) 32430 (30°)
名称・仕様 V=6
全面焼入
HRC47±3 490kN/m
V=8
全面焼入
HRC47±3 490kN/m
V=10
全面焼入
HRC47±3 490kN/m
V=12
全面焼入
HRC47±3 490kN/m
断面形状
価格(¥) L835 78,000
S415 55,000
型番 35 (85°) 36 (85°) 37 (85°) 38 (85°) 13 (85°)
名称・仕様 V=32
高周波焼入
V肩R部
HRC50~54 1000kN/m
V=40
高周波焼入
V肩R部
HRC50~54 1000kN/m
V=50
高周波焼入
V肩R部
HRC50~54 1000kN/m
V=63
高周波焼入
V肩R部
HRC50~54 1000kN/m
V=80
高周波焼入
V肩R部
HRC50~54 1000kN/m
断面形状 35 36 37 38 13
価格(¥) L835 38,500 42,900 44,000 79,200 81,900
S415 20,900 23,100 24,200 40,700 43,000
型番 18(85°) 39 (80°) 14 (80°) 340 (30°) 341 (30°)
名称・仕様 V=100
高周波焼入
V肩R部
HRC50~54 980kN/m
V=125
高周波焼入
V肩R部
HRC50~54 980kN/m
V=160
高周波焼入
V肩R部
HRC50~54 980kN/m
V=18
高周波焼入
V肩R部
HRC50~54 800kN/m
V=25
高周波焼入
V肩R部
HRC50~54 600kN/m
断面形状 340 341
価格(¥) L835 153,300 214,200 275,100 41,000 43,100
S415 81,900 113,400 144,900 22,100 24,200
型番 342 (45°) 343 (45°)
名称・仕様 V=32
高周波焼入
V肩R部
HRC50~54 400kN/m
V=40
高周波焼入
V肩R部
HRC50~54 700kN/m
断面形状 342 343
価格(¥) L835 44,100 66,100
S415 24,100 34,600

ダイブロック、ダイホルダー

型番 55 330
名称・仕様 ダイブロック
調質
HRC25±3
サッシ用ダイホルダー
調質
HRC23~28
L=830mm S=412mm
断面形状 55 330
価格(¥) L835 49,300 48,300 (L830mm)
S415 30,400 26,300 (S412mm)

サッシ用分割1Vダイ

分割1VダイホルダーR、FEAT(フィート)ダイホルダー、油圧ダイホルダー

(88°の旧タイプ・H=59.5も対応しています)

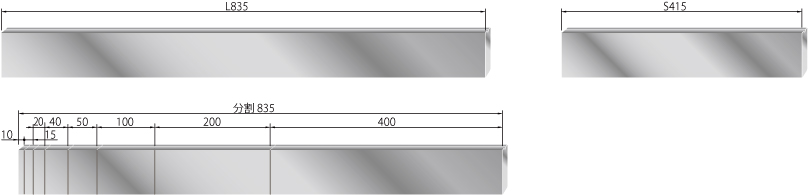

金型長さ

一本ものは2500mmまで製作可能。

金型種類 金型長さ
標準 L=835mm S=415mm
分割型 10・15・20・40・50・100・200・400=835mm

型番・仕様

型番 070 (90°、88°) 071 (90°、88°) 073 (90°)
072 (88°)
075 (90°)
074 (88°)
076 (88°)
名称・仕様 V=6
全面焼入
HRC47±3 950kN/m
V=8
全面焼入
HRC47±3 950kN/m
V=10
全面焼入
HRC47±3 950kN/m
V=12
全面焼入
HRC47±3 950kN/m
V=14
全面焼入
HRC47±3 950kN/m
断面形状
価格(¥) L835 66,000
S415 46,200
分割 82,500
型番 077 (88°) 078 (88°) 079 (88°) 082 (88°)
名称・仕様 V=16
全面焼入
HRC47±3 980kN/m
V=18
全面焼入
HRC47±3 980kN/m
V=20
全面焼入
HRC47±3 980kN/m
V=25
全面焼入
HRC47±3 980kN/m
断面形状
価格(¥) L835 66,000
S415 46,200
分割 82,500
型番 07030 (30°) 07130 (30°) 07330 (30°) 07530 (30°)
名称・仕様 V=6
全面焼入
HRC47±3 490kN/m
V=8
全面焼入
HRC47±3 490kN/m
V=10
全面焼入
HRC47±3 490kN/m
V=12
全面焼入
HRC47±3 490kN/m
断面形状
価格(¥) L835 145,000
S415 102,000
分割 182,000
型番 55 330
名称・仕様 ダイブロック
調質
HRC25±3
サッシ用ダイホルダー
調質
HRC23~28
L=830mm S=412mm
断面形状 55 330
価格(¥) L835 49,300 48,300 (L830mm)
S415 30,400 26,300 (S412mm)

標準パンチ | 標準1Vダイ | 標準2Vダイ

標準2Vダイ

金型長さ

一本ものは2500mmまで製作可能。

金型種類 金型長さ
標準ダイ L=835mm S=415mm
分割型ダイ 10・15・20・40・50・100・200・400=835mm

型番・仕様

掲載されていないものについてはお問い合わせください。

角度変更、ミゾ幅変更等の形状変更はこちら

型番 121 (90°H=26)
12106 (88°H=25.5)
123 (90°H=26)
12306 (88°H=25.5)
124 (90°H=26)
12406 (88°H=25.5)
125 (88°) 126 (88°)
名称・仕様 4×7 一本物
全面焼入
HRC47±3 600kN/m
6×10 一本物
全面焼入
HRC47±3 700kN/m
8×12 一本物
全面焼入
HRC47±3 800kN/m
14×18 一本物
全面焼入
HRC47±3 1000kN/m
12×20 一本物
全面焼入
HRC47±3 1000kN/m
断面形状
価格(¥) L835 34,600
S415 21,000
分割 -
型番 127 (88°) 30140 (90°H=46) 30740 (90°H=46) 30240 (90°H=46) 30340 (90°H=46)
名称・仕様 16×25 一本物
全面焼入
HRC47±3 700kN/m
4×7
全面焼入
HRC47±3 600kN/m
5×9
全面焼入
HRC47±3 650kN/m
6×10
全面焼入
HRC47±3 700kN/m
8×12
全面焼入
HRC47±3 700kN/m
断面形状 30240、30246 30340、30346
価格(¥) L835 34,600 64,000
S415 21,000 42,000
分割 - -
型番 30146 (88°H=45.5) 30746 (88°H=45.5) 30246 (88°H=45.5) 30346 (88°H=45.5)
名称・仕様 4×7
No.30140の分割型
全面焼入
HRC47±3 600kN/m
5×9
No.30740の分割型
全面焼入
HRC47±3 650kN/m
6×10
No.30240の分割型
全面焼入
HRC47±3 700kN/m
8×12
No.30340の分割型
全面焼入
HRC47±3 700kN/m
断面形状 30240、30246 30340、30346
価格(¥) L835 -
S415 -
分割 82,000
型番 30440 (88°) 30540 (88°) 30640 (88°) 311 (90°H=26)
31106 (88°H=25.5)
31400 (88°)
名称・仕様 14×18
全面焼入
HRC47±3 1000kN/m
12×20
全面焼入
HRC47±3 1000kN/m
16×25
全面焼入
HRC47±3 1000kN/m
SUS:Aℓ用
全面焼入
HRC47±3 800kN/m
SUS:Aℓ用
全面焼入
HRC47±3 1000kN/m
断面形状 31400
価格(¥) L835 64,000 35,700
S415 42,000 19,900
分割 82,000 -
型番 337 (30°) 33706 (30°) 339 (30°) 300
名称・仕様 8×12
全面焼入
HRC48±2 300kN/m
6×10
全面焼入
HRC48±2 260kN/m
8×12
全面焼入
HRC48±2 300kN/m
分割2Vダイ用レール
調質
HRC23~28
断面形状 337 300


(¥)
L835 47,300 81,000 81,000 32,500
S415 25,200 57,000 57,000 23,100
分割 - 98,000 98,000 -

2Vダイホルダー

型番 931 (H=39) 933 (H=75) 934 (H=55)
名称・仕様 調質
HRC23~28
調質
HRC23~28
調質
HRC23~28
断面形状
価格(¥) L835 32,000 44,000 40,000
S415 17,000 23,000 21,000

同芯2Vダイ

(88°旧タイプ・H=45.5も対応しています)

型番 501  (90°、88°) 507 (90°、88°) 502 (90°、88°) 503 (90°、88°)
名称・仕様 4×7
全面焼入
HRC47±3 600kN/m
5×9
全面焼入
HRC47±3 700kN/m
6×10
全面焼入
HRC47±3 700kN/m
8×12
全面焼入
HRC47±3 700kN/m
断面形状
価格(¥) L835 73,500
S415 52,500
分割 89,200
型番 504 (88°)
505 (88°)
506 (88°)
名称・仕様 14×18
全面焼入
HRC47±3 980kN/m
12×20
全面焼入
HRC47±3 980kN/m
16×25
全面焼入
HRC47±3 980kN/m
断面形状
価格(¥) L835 73,500
S415 52,500
分割 89,200

標準パンチ | 標準1Vダイ | 標準2Vダイ | ヘミングダイ

ヘミングダイ

名称・仕様 標準リバーシブル式
30°
厚板リバーシブル式
30°
標準ボルト式
30°
高ハイトボルト式
30°
厚板ボルト式
30°
レール式
30°
断面形状

サイズ、価格、仕様等はこちら
